절대 선형 Grating 라인러 NC600 CNC 기계 도구에 대한 고 정밀 센서

CNC 공작 기계용 NC600 절대 선형 그리팅 자 고정밀 센서

NC600 절대 선형 엔코더는 진정한 절대 위치 시스템을 특징으로 하며, 홈 설정 없이 전원을 켜는 즉시 위치 값을 제공합니다.
선형 모터, CNC 공작 기계, 자동 생산 라인, 과학 기기 및 고정밀 제어 시스템에 이상적이며, 다양한 응용 분야에서 안정적인 성능을 보장합니다.

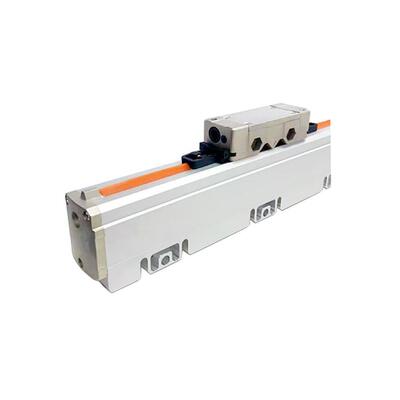

자체 기술을 기반으로 제작된 이 시리즈는 이중 레이어 밀봉 스트립이 있는 밀폐형 알루미늄 하우징을 채택했습니다. 이 견고한 구조는 엔코더 유리와 판독 헤드를 먼지, 파편 및 절삭유로부터 효과적으로 보호하여 가혹한 환경에서도 수명을 보장합니다.

글로벌 인증 품질: ISO 품질 관리 시스템과 CE 및 RoHS 국제 인증을 통해 완전한 규정 준수를 보장합니다.
다양한 호환성: 완벽한 사양과 여러 통신 프로토콜은 다양한 시스템에서 광범위한 적용 가능성을 보장합니다.
30년 이상의 전문 지식: 수십 년간의 시장 경험을 통해 기반을 통합하고 혁신을 주도하며 업계와 함께 발전할 수 있습니다.
독립적인 혁신: 수입된 '병목' 기술을 신뢰할 수 있는 자체 개발 솔루션으로 대체하기 위해 국내에서 개발되었습니다.

NC600 절대 선형 엔코더는 다음에 적합합니다:

• 자동화 장비 ● 복잡한 로봇 시스템
• 공정 제어 시스템 ● 과학 기기
• 공작 기계 시스템—CNC 선반, 밀링 머신, 연삭기 등
• 가혹한 조건(진동, 온도, 오염 물질 등)에서 작동하는 고정밀 측정 장비

패키지 내용물 및 기술 사양
표준 구성:

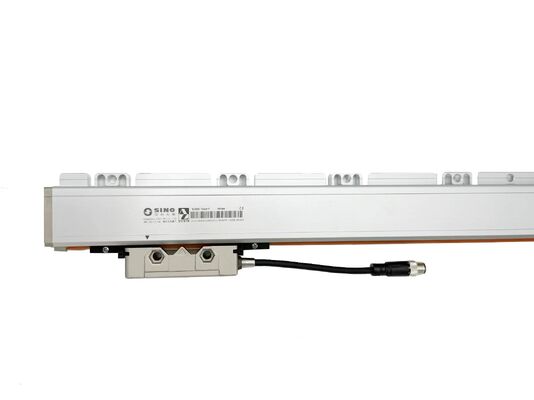

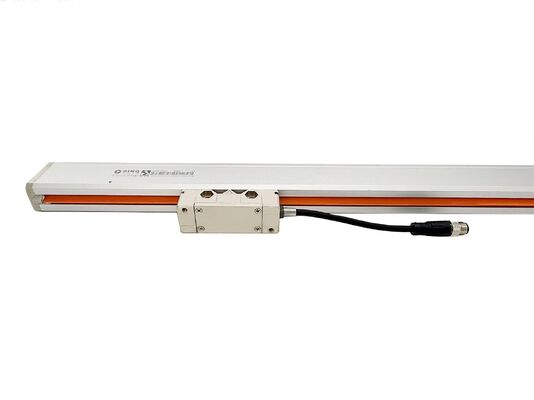

선형 유리 스케일: 모델 KA600, 표준 측정 길이 2100mm.
판독 헤드: 고정밀 광학 센서 유닛.
액세서리: 장착 하드웨어 및 연결 케이블.
성능 매개변수:
분해능: 다양한 응용 분야 요구 사항을 수용하기 위해 0.5μm, 1μm 및 5μm의 정밀 등급으로 제공됩니다.
맞춤화: 특정 기계 베드 치수에 정확하게 맞도록 1000mm에서 3000mm까지의 맞춤형 엔코더 길이(L0)를 제공합니다.
광학 시스템 및 인코딩 원리:
광학 감지 메커니즘: 엔코더는 고해상도 광학 스캔 시스템을 통합합니다. 판독 헤드가 스케일을 가로지르면서 광학 눈금 패턴을 감지하고 위치 피드백을 위해 정밀한 전기 신호로 변환합니다.
고급 코드 패턴: 스케일은 정교한 광학 인코딩 기술을 사용합니다. 우리는 자연 이진 코드가 아닌 주로 그레이 코드 로직을 구현합니다.
오류 최소화: 그레이 코드 사용은 연속 값 사이에서 단일 비트만 상태를 변경하도록 보장합니다. 이 기본적인 설계 특성은 빠른 위치 전환 중에 데이터 해석 오류를 효과적으로 완화하여 전체 시스템 안정성을 향상시킵니다.

분해능 및 기계 설계
분해능 및 정밀도
절대 광학 엔코더의 분해능은 기본적으로 스케일의 눈금 패턴 밀도에 의해 결정됩니다. 더 높은 분해능은 더 미세한 피치 마킹을 통해 달성되며, 이는 직접적으로 우수한 위치 정확도로 이어집니다. 분해능은 일반적으로 Bits 또는 Counts Per Revolution(CPR)로 정량화됩니다.
대규모 응용 분야를 위한 기계 공학
NC600 엔코더는 대형 CNC 공작 기계에 적용하도록 특별히 설계되었습니다. 다음이 특징인 견고한 기계 구조를 특징으로 합니다:
뛰어난 강성: 설계는 무거운 하중에서 안정성을 유지하기 위해 구조적 무결성을 강조합니다.
유연한 지지대 구성: 추가 기계 지지대를 엔코더 축을 따라 임의의 위치에 통합할 수 있습니다. 이 기능은 작동 중 시스템 강성 및 안정성을 크게 향상시킵니다.
확장된 측정 범위: 1000mm에서 3000mm까지의 길이로 제공되어 대형 기계 베드의 요구 사항을 충족합니다.
