제품 상세 정보:
|
| 측정 기준: | 유리 격자 스케일의 절대 및 증분 트랙; 격자 피치 32μm | 정도등급(20±0.5℃): | ±3μm |
|---|---|---|---|
| 측정된 길이(ML), mm: | 140-3040mm | 안전 위치: | ML±4mm |
| 인터페이스 프로토콜 BI: | BISS-C, SSI, 야스카와, 화낙, 미츠비시 | 해결: | 0.01μm，0.05μm，0.1μm，0.5μm，1μm，2μm |
| 시계 주파수: | <=5MHz(<= 8μs) | 전기 접속: | M12, D-SUB9, PCR-E20FS, DB-15, DB-25 |
| 케이블 길이: | 실리콘 쉴드 케이블(표준 3미터) | 작동 전압: | DC 4-36V |
| 전력 소비(최대): | 1.5W | 모션 속도: | 최대 120m/분 |
| 진동 및 충격 저항: | 최대 50m/s²의 진동 저항; 충격 저항 최대 150m/s² | 작동 온도: | 0-50 ℃ |
| 밀봉 등급: | 샘플 설치 지침에 따라 설치한 경우 IP53 요구 사항을 충족합니다. DA400의 밀봉 공기에 연결된 경우 IP64 요구 사항을 충족합니다. | ||
| 강조하다: | 절대 선형 격자 CNC 센서,고 정밀 격자 룰러,자동 CNC 기계 도구 센서 |
||

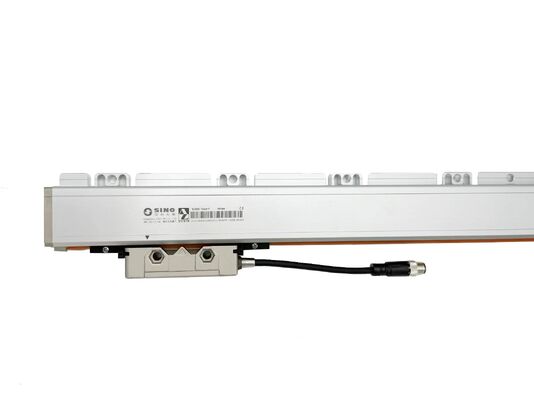

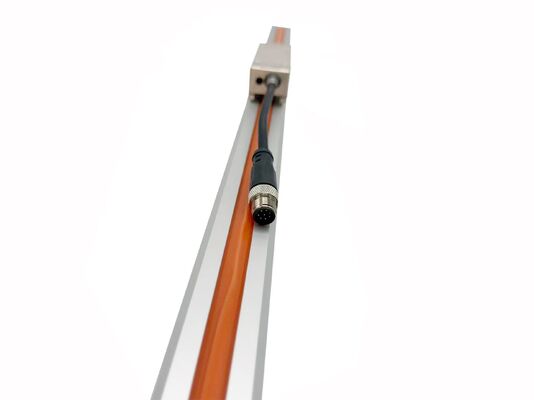

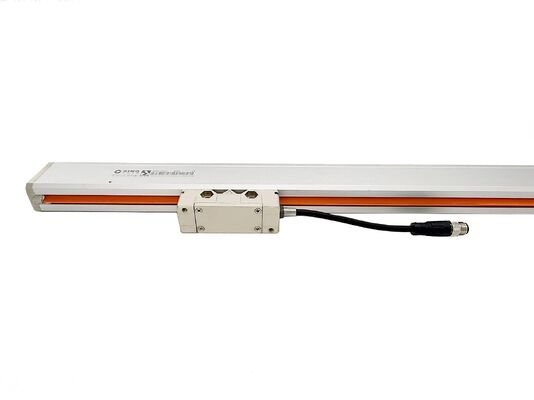

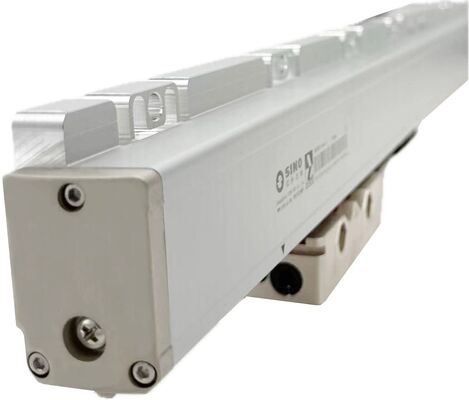

NC600 절대 선형 그리팅 고정밀 자동 CNC 공작 기계 절대 그리팅 자 센서
NC600 절대 선형 엔코더는 절대 위치 인코딩 시스템을 활용하여 축을 참조할 필요 없이 전원을 켜는 즉시 위치 값을 제공합니다.
주로 리니어 모터, CNC 공작 기계, 자동 생산 라인, 과학 기기 및 고정밀 제어 시스템에 사용됩니다.
당사의 자체 개발 시리즈는 알루미늄 쉘과 이중 레이어 밀봉 스트립으로 구성된 폐쇄형 구조를 특징으로 하여 엔코더 유리와 판독 헤드를 먼지, 파편 및 절삭유로부터 효과적으로 보호합니다.
주요 특징:
NC600 절대 선형 엔코더는 다음에 적합합니다:
• 자동화 장비 • 복잡한 로봇 시스템
• 공정 제어 시스템 • 과학 기기
• 공작 기계 시스템—CNC 선반, 밀링 머신, 연삭기 등
• 가혹한 조건(진동, 온도, 오염 물질 등)에서 작동하는 고정밀 측정 장비
패키지 포함:
일체형 선형 유리 스케일, KA600-2100mm.
해상도는 0.5/1/5um으로 제공됩니다.
맞춤형 엔코더 길이(L0)를 제공할 때 고객의 요구 사항을 고려할 수 있습니다.(치수: 1000-3000 mm)
엔코더는 디스크 또는 링 주변에 배치된 여러 광학 센서 또는 감지기를 가지고 있습니다. 이 센서는 디스크가 회전함에 따라 광학 마커를 감지하고 이를 전기 펄스로 변환합니다.
코드 패턴: 엔코더 디스크의 광학 마킹은 사용된 인코딩 기술에 따라 다양한 형태를 띨 수 있습니다. 자주 사용되는 바이너리 코드는 자연 바이너리 코드와 그레이 코드입니다. 그레이 코드는 인접한 영역 간에 단 하나의 비트만 변경되도록 하여 이러한 전환 지점에서 오류 발생 가능성을 줄이므로 널리 사용됩니다.
디스크의 마크 또는 코드 수는 절대 광학 각도 엔코더의 해상도를 결정합니다. 더 많은 마킹과 더 높은 각도 해상도는 더 높은 해상도의 엔코더에서 제공됩니다. 대부분의 경우 해상도는 비트 또는 회전당 카운트(CPR)로 표현됩니다.
대형 공작 기계용으로 특별히 설계된 NC600 엔코더는 다음을 특징으로 합니다.
대형 사이즈와 우수한 강성. 엔코더의 모든 위치에 지지대를 추가하여
강성과 안정성을 향상시킬 수 있습니다. 길이는 1000~3000mm입니다.
