제품 상세 정보:
|
| 품목 이름: | SINO KA800MC 자기 선형 인코더 | 특징: | KA800MC 자기 선형 스케일 |
|---|---|---|---|
| 유형: | 선반 밀링 연삭기 | 스케일 모델: | KA-800MC-5um |
| 출력 신호: | RS422 또는 TTL | 해결: | 5UM |
| 자질: | 10m 12m 100m | 습기: | 100% 비응축 |
| 체계: | 중국 DRO 시스템 | 공급 전압: | 24VDC 또는 5VDC |
| 강조하다: | 자기 선형 엔코더 밀링 머신,디지털 판독 키트 5μm 해상도,24V 선형 엔코더 및 판독기 |
||

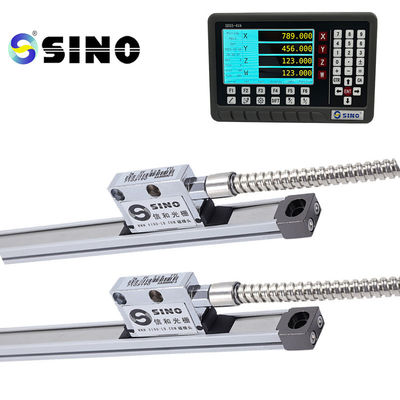

SINO KA800MC 밀링 머신용 디지털 판독기가 있는 자기 선형 엔코더 세트 5µm 해상도 24V
24V 자기 선형 엔코더는 밀링 머신용으로 특별히 설계되었으며, 5µm의 고정밀 해상도를 제공합니다. 이 엔코더는 정확한 위치 피드백을 보장하므로 미세하고 안정적인 측정이 필요한 응용 분야에 이상적인 선택입니다. 가공 환경의 요구 사항을 견딜 수 있도록 설계되어 밀링 작업에 내구성이 뛰어나고 일관된 판독값을 제공합니다. 첨단 기술을 통해 이 엔코더는 밀링 머신의 전반적인 효율성과 정확성을 향상시켜 보다 원활한 작동과 더 높은 품질의 결과를 제공합니다.
주요 특징
자기 기술: 엔코더는 자기 원리를 사용하여 밀링 머신의 축을 따라 선형 변위를 정확하게 측정합니다. 이 방법은 일관되고 정확한 위치 피드백을 보장하여 기계 작동에 매우 신뢰할 수 있습니다.
5µm 해상도: 5µm 해상도로 이 엔코더는 5마이크로미터만큼 작은 미세한 움직임도 감지할 수 있습니다. 이 높은 수준의 정밀도는 기계의 미세 조정 능력을 향상시켜 전반적인 가공 정확도를 향상시킵니다.
24V 전원 공급 장치: 24V 전원 공급 장치에서 작동하도록 설계된 이 엔코더는 안정적이고 신뢰할 수 있는 성능을 제공합니다. 최적의 작동을 위해 적절한 전원에 연결되어 있는지 확인하십시오.
간편한 설치: RoHS를 준수하는 24V 자기 선형 엔코더는 밀링 머신에 쉽게 설치할 수 있도록 설계되었습니다. 기계의 움직이는 축에 장착할 수 있으며, 측정 출력은 실시간 모니터링을 위해 기계의 제어 시스템 또는 외부 디지털 판독기(DRO)에 연결됩니다.
밀링 머신 호환성: 이 엔코더는 밀링 머신과 함께 사용하도록 맞춤 제작되어 수직 밀, 수평 밀 및 CNC 밀링 머신과 같은 다양한 기계 유형과 호환됩니다. 다양한 밀링 응용 분야에 원활하게 통합하는 데 필요한 유연성을 제공합니다.
제품 장점
작은 크기의 판독 헤드로 작은 공간을 차지하고 설치가 용이합니다.
고성능: SINO 자기 격자 및 정밀 광학 자 시리즈는 엄격한 품질 검사를 통과했습니다. 정확성 및 강성, 우수한 직진도 및 정밀 측정 기준을 충족합니다. 이동 길이: 120mm ~ 100,000mm 해상도: 5μm
완벽한 프로파일 구조의 밀폐형 판독 헤드는 IP67 보호 등급에 적합합니다.
KA800MC-5 자기 자는 주로 낮고 중간 정밀도 요구 사항이 있는 가공 및 측정 경우에 적합합니다.
자기 자는 다음과 같은 몇 가지 장점을 제공합니다.
정확도: 자기 자는 종종 서브 마이크론 범위의 뛰어난 고해상도 측정을 제공하여 정확도가 중요한 응용 분야에서 정확한 위치 지정을 보장합니다. 따라서 고정밀 작업에 탁월한 선택입니다.
비접촉: 판독 헤드는 자와 물리적 접촉 없이 작동하므로 시스템의 마모가 없습니다. 이 비접촉 설계는 유지 보수 요구 사항을 줄여 전체 시스템의 수명을 연장합니다.
오염 물질에 대한 내성: 자기 자의 비접촉 특성은 먼지, 오물 및 액체와 같은 환경 요인에 대한 높은 수준의 저항성을 제공합니다. 이러한 내성으로 인해 기존의 접촉 기반 시스템이 실패할 수 있는 까다로운 조건에서 사용하기에 이상적입니다.
내구성: 자기 자는 충격 및 진동에 대한 강력한 저항력을 갖도록 제작되었습니다. 이러한 내구성은 다른 측정 시스템이 손상되기 쉬운 까다로운 산업 환경에서 안정적인 성능을 보장합니다.
기술 매개변수
| 자기 자 센서 | |
| 참조 신호 | 각 5mm(C) |
| 피치 | 5mm |
| 자 테이프 사양 | 5+5mm |
| 해상도 | 5µm |
| 사용 가능한 간격 | 2mm |
| 정확도 | ± (0.035 + 0.02 x L)mm, L: 유효 측정 길이, 단위: m |
| 케이블 | 5 코어 또는 8 코어 |
| 출력 형태 | TTL 또는 RS-422 |
| 판독 헤드와 보호 강철 벨트 사이의 간격 | 0.8～1.8mm |
| 공급 전압 | 5VDC±5%, 24VDC±5% |
| 전류 소비(무부하) | 40mA최대 |
| 전류 소비(부하 포함) | 120mA최대(5V, RL=120Ω) |
| 60mA최대(28V, RL =1.2kΩ) | |
| 최대 속도 | 5m/s(MS T 5) |
| 방진 | 100m/s2[10Hz～2000Hz] |
| 충격 저항 | 1000m/s2(11ms) |
| 판독 헤드의 보호 수준 | IP 67 DIN 40050/IEC 529 |
| 작동 온도 | -20℃～85℃ |
| 보관 온도 | -20℃～85℃ |
| 습도 | 100％ 비응축 |
| 전기적 보호 | 전원 극성 반전 보호, 출력 단락 전류 보호 |
| 표준 케이블 | 3m, LMAX=50m (판독 헤드 케이블) |
| 측정 길이 케이블 |
|
엔코더 자기 Mcale 응용 분야
중형 선반, 밀링 머신, 드릴링, 연삭기, EDM(방전 가공)
가공 센터, PVC 절단기, 목재 절단기, 유리 가공기, 자재 취급

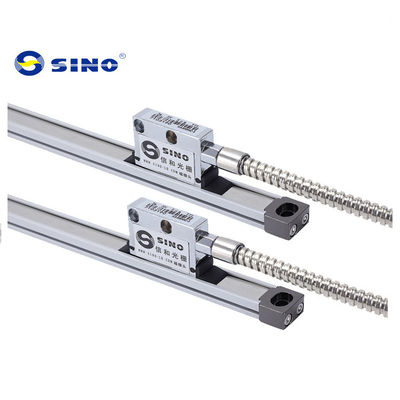

상세 사진:
우리를 선택하는 이유?
자기 자는 요구 사항에 따라 절단할 수 있습니다.
완벽한 프로파일 구조의 완전 밀폐형 판독 헤드는 IP67 보호 등급에 적합합니다.
첨단 기술자 및 내부 구조
자동 이득 제어 기술자는 설치 요구 사항을 줄였으며, 판독기와 테이프 사이의 간격은 3mm(5마이크론)일 수 있습니다.
준비 시간: 1 주일, FedEx IP로 빠른 배송
질문 및 답변:
1, 최대 측정 길이는 얼마입니까?
최대 100,000mm까지 측정 길이
2, 120mm~100000mm 길이는 무엇을 나타냅니까?
답변: 이 모든 길이는 기계의 x y z축의 테이블 이동 길이(테이블 이동 크기, 테이블 크기가 아님)를 의미합니다. 총 길이에 5.5를 더 추가해야 할 수 있습니다.
3, 선반 기계용 자와 함께 2축 DRO 세트가 필요한 경우 어떻게 구매해야 합니까?
답변: "1pc 2축 dro" "선형 엔코더 또는 자기 엔코더의 이동 길이 **mm" "이동 길이 ***mm"을 선택할 수 있으며, 그러면 원하는 것을 받게 됩니다.
4, 제 기계의 x축 이동 길이는 260mm이고 y축 이동 길이는 530mm입니다. 옵션에 나열되지 않은 이 종류의 길이를 제공할 수 있습니까?
답변: 각 자 측정 범위는 20mm씩 증가합니다. 즉, 250mm 자 측정 범위는 최대 270mm에 도달할 수 있습니다. 따라서 기계에 270mm 자와 570mm 자를 선택할 수 있습니다.
5, 자를 1개만 별도로 구매하면 사용 설명서를 받을 수 있습니까?
답변: 사용 설명서는 DRO와 함께 제공되지만, 판매자에게 연락하여 다운로드할 수 있습니다.
6, 선반 또는 밀에 무엇을 선택해야 합니까?
답변: 선반은 일반적으로 2축 판독값이고 밀은 2축 또는 3축일 수 있습니다.
7, 기계에 너무 길면 자를 자를 수 있습니까?
답변: 기술적으로는 안 됩니다. 초보자라면 자가 손상되어 사용할 수 없을 수 있습니다.
8, 모두 Fed Ex, UPS, DHL로 배송됩니까?
답변: 예. 표준 FedEx 지원 및 기타 지원이 제공됩니다.
