선형 유리 스케일 BY SINO 고 정밀 2 축 SDS2MS 디지털 판독 디스플레이

SINO의 고정밀 2축 SDS2MS 디지털 판독 디스플레이(선형 유리 스케일 포함)

SDS 2MS 듀얼 축 디지털 DRO 및 KA 격자 자의 개요

1. 이 키트는 밀링 머신의 X축 및 Y축과 같이 두 축에서 기계의 움직임을 동시에 제어하고 실시간으로 모니터링할 수 있도록 합니다. 장비의 작업 진행 상황을 추적하고 공작 기계가 사용자가 지정한 위치에 도달했는지 확인할 수 있습니다.

2. KA 선형 자 인코더 시스템은 자기 기술을 활용합니다. DRO 디스플레이 장치 및 자기 유리 스케일(기계 샤프트에 설치)과 함께 사용하면 비교적 높은 정밀도로 동적 판독값을 제공합니다. 이러한 판독값은 장비의 현재 위치를 즉시 반영합니다. 이러한 빠른 데이터 피드백 덕분에 작업자는 신속하게 대응하고 공작 기계의 움직임이 원하는 결과를 달성하는지 판단할 수 있습니다.

3. SDS 2MS DRO 키트는 100~240볼트 범위의 광범위한 AC 전압 스펙트럼과 호환됩니다. 모든 장치는 최적의 작동 전압을 가지며, 이 필요한 전압이 충족될 때만 키트가 제대로 작동하여 사용자가 사전 설정된 지점에서 정확한 측정을 수행할 수 있도록 합니다.

4. DRO 디스플레이 장치는 기능 버튼과 디지털 디스플레이 화면으로 구성된 직관적인 인터페이스를 갖추고 있습니다. 사용자는 다양한 유형의 측정 데이터 간에 전환하기 위해 다양한 기능 버튼을 선택할 수 있어 복잡한 작업 환경에 쉽게 적응할 수 있습니다.

보유 기능:

1. 반경/직경 변환.

2. MM/인치 변환.

3. 절대/상대 변환.

4. 중간 분할 기능.

5. 쉬운 "R" 기능.

6. 부드러운 "R" 기능.

7. 원주상의 PCD 홀 위치 지정.

8. 200개 그룹의 영점 위치 메모리.

DRO SDS2MS 디지털 판독 시스템의 상세 매개변수:

1. 전압/주파수 호환성: AC 85V~250V 및 50Hz~60Hz에서 작동
2. 전력 소비: 15와트(25볼트 암페어의 전기 수요)
3. 번호 할당: 한 위치 또는 두 위치에 번호를 할당할 수 있습니다.
4. 부호가 있는 7세그먼트 디스플레이(2축 또는 3축용)가 데이터를 출력하는 방식을 표시하기 위해 8미터의 텍스트와 기호를 사용합니다.
5. 순중량: 2.9파운드(또는 1.3킬로그램)
6. 신호 지원: EIA-422 오픈 컬렉터 출력 신호, TTL 입력 신호 및 프로그래밍 가능한 컨트롤러에 연결하기 위한 사용자 친화적인 인터페이스를 갖추고 있습니다.
7. 100kHz 이상의 입력 신호 주파수를 지원합니다.
8. 해상도 옵션: 10 μm, 5 μm, 2 μm, 1 μm 및 0.5 μm의 해상도에 연결할 수 있습니다.

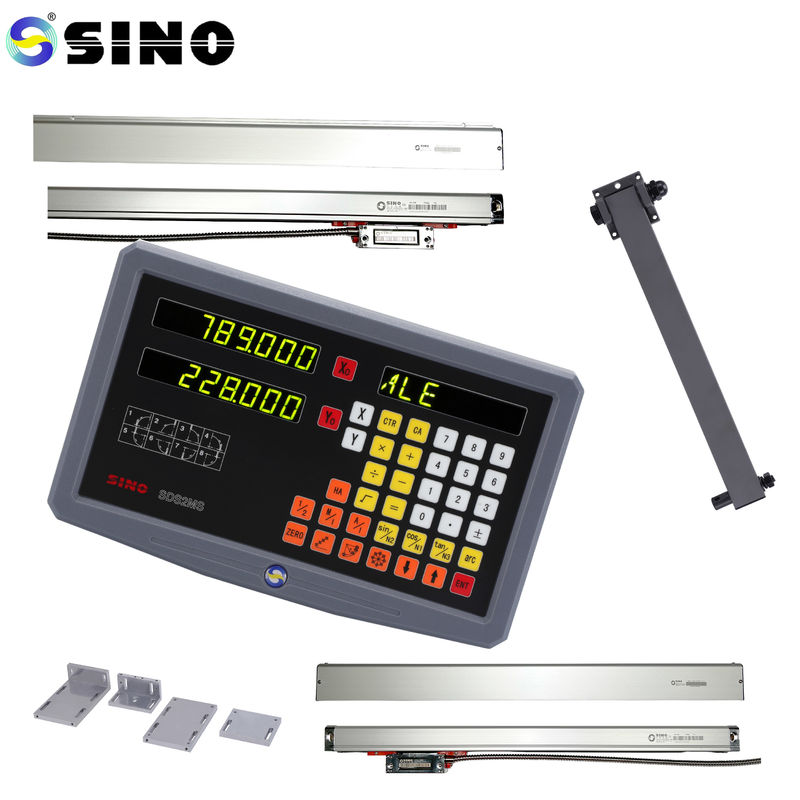

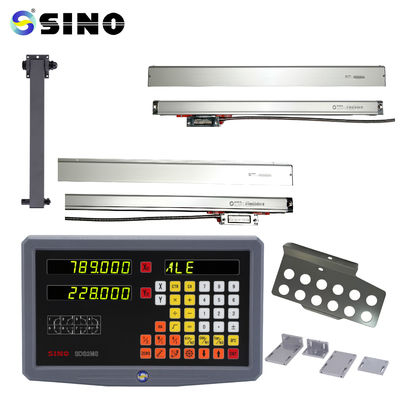

제품 이미지/사진:

사진 속 랙은 옵션이며 표준 제품이 아닙니다.
