TTL 신호 디지털 판독기 SINO SDS2-3MS 3축 DRO, 밀링 머신용 유리 선형 엔코더 스케일 세트 포함

TTL 신호 디지털 판독 SINO SDS2-3MS 3축 DRO, 밀링 머신용 유리 선형 엔코더 스케일 세트 포함​

SINO SDS2-3MS 선반 밀링 머신 DRO 디지털 판독기는 선반 및 밀링 머신용으로 설계된 디지털 판독 시스템입니다. 정확하고 실시간 측정 피드백을 제공하여 작업자가 가공 프로세스를 정확하게 모니터링하고 제어할 수 있도록 합니다.

기능:

SDS3MS 디스플레이:

SDS3MS 디지털 판독 시스템은 기계 측정을 원활하게 모니터링할 수 있도록 설계된 명확하고 사용자 친화적인 인터페이스를 자랑합니다. 기능 버튼과 키패드를 통해 손쉬운 작동을 보장합니다.

다중 축 기능:

SDS2-3MS DRO 시스템은 다중 축을 지원하여 다양한 기계 움직임에 대한 실시간 측정 피드백 및 제어를 가능하게 합니다. 이 기능을 통해 여러 축에서 동시에 정확한 위치 지정 및 정확한 가공이 가능합니다.

선반 및 밀링 머신과의 호환성:

선반 및 밀링 머신 모두에 이상적인 이 DRO 시스템은 매우 다재다능하며 다양한 유형의 장비와 원활하게 통합됩니다. 간소화된 작동을 위해 기계 제어 시스템에 쉽게 통합할 수 있습니다.

고정밀:

고정밀 측정 판독값을 통해 디지털 판독 시스템은 기계 움직임을 정밀하게 제어하여 기계공이 작업에서 엄격한 공차를 충족할 수 있도록 합니다. 이 수준의 정확성은 최적의 가공 결과를 얻는 데 매우 중요합니다.

증분 및 절대 측정 모드:

SDS2-3MS DRO 시스템은 증분 및 절대 측정 모드를 모두 제공하여 다양한 가공 요구 사항에 유연성을 제공합니다. 작업자는 필요에 따라 모드를 쉽게 전환하여 특정 작동 요구 사항에 맞게 시스템을 조정할 수 있습니다.

기능:

SDS2-3MS SINO 선반 밀링 머신 DRO 디지털 판독 시스템은 선반 및 밀링 작업 중 기계 움직임을 정밀하게 모니터링하고 제어합니다. 실시간 측정 피드백을 제공하여 작업자가 정확한 가공 결과를 얻기 위해 조정 및 수정을 할 수 있도록 합니다.

이 DRO 시스템은 선삭, 밀링, 드릴링 및 보링을 포함하여 정밀한 측정 및 제어가 필요한 가공 작업에 널리 사용됩니다. 금속 가공, 자동차, 목공 및 항공 우주와 같은 산업에 적합합니다.

선반 작업: 페이싱, 선삭, 테이퍼링, 나사 가공 및 홈 가공과 같은 작업에 적합합니다. 공구 움직임의 정확한 측정 및 제어를 보장하여 정밀한 가공 결과를 얻습니다.
밀링 작업: 윤곽 가공, 슬롯 가공, 드릴링 및 프로파일링과 같은 밀링 작업에 이상적이며, 일관되고 정밀한 밀링 결과를 위해 커터 움직임의 정확한 측정 및 제어를 제공합니다.

SINO SDS3MS 디지털 판독 매개변수

1. 전압 범위: AC 85V ~ 250V, 50Hz ~ 60Hz
2. 전력 소비: 15W / 25VA
3. 좌표 옵션: 단일 축(A), 2축(XY), 3축(XYZ)
4. 디스플레이: 부호가 있는 숫자 데이터용 7세그먼트 LED 디스플레이; 8미터 디스플레이 기호
5. 무게: 2kg
6. 입력 신호: TTL, EIA-422, 오픈 컬렉터 출력 신호; 프로그래밍 가능한 컨트롤러와 호환
7. 입력 신호 주파수: > 100kHz
8. 해상도 옵션: 10미크론, 5미크론, 2미크론, 1미크론, 0.5미크론

기본 기능

단위 변환: 시스템은 다양한 측정에 대해 밀리미터와 인치 간의 쉬운 변환을 허용합니다.

절대/상대 변환: 절대 및 상대 좌표계 간의 원활한 변환을 지원합니다.

중간 분할 기능: 원의 둘레를 나누는 부드러운 "R" 기능.

공작물 영점 저장: 반복적인 작업에서 더 큰 편의를 위해 최대 200개의 공작물 영점을 저장할 수 있습니다.

경사선에 따른 구멍 분할: 기울어진 경로를 따라 구멍을 정밀하게 분할할 수 있습니다.

수학적 계산 도구: 가공 정확도를 향상시키기 위해 직경 보정 및 기타 수학적 기능을 제공합니다.

베벨 공정 영점 위치 자동 복원: 베벨 공정 중 영점의 자동 복원을 보장합니다.

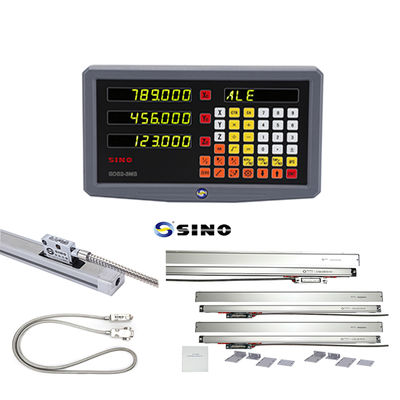

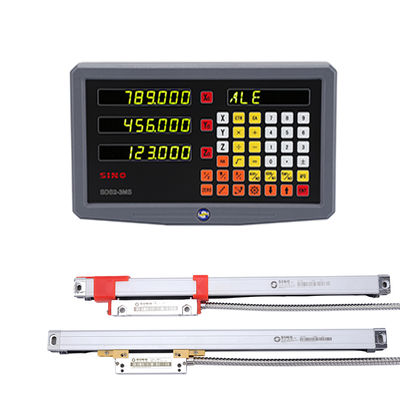

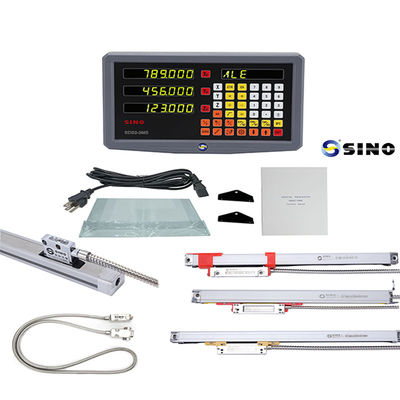

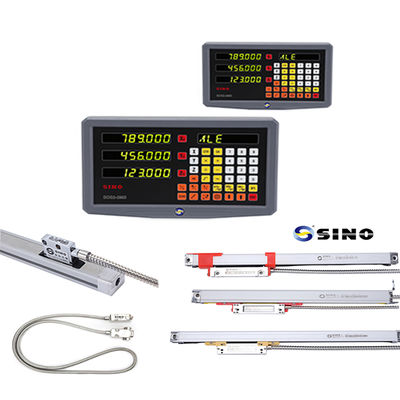

제품 이미지/사진:

그림의 랙은 옵션이며 표준 제품이 아닙니다.
