SINO 3 축 센서 가동 디지털 선형 스케일 판독 DRO 디스플레이

SINO 디지털 선형 스케일 3 축 화면 판독 DRO 디스플레이 센서 밀 라트 EDM 썰기

SINO 3 축 센서 가동 디지털 선형 스케일 판독 DRO 디스플레이
그래픽 기능은 이러한 특성으로 사용하기 쉬워집니다. 그것은 세계에서 가장 정교한 공장입니다.그리고 DRO 시스템에서 16비트 및 32비트 계산기를 사용하는 중국 최초의.

특징:

세 축 용량: SINO DRO 시스템의 지원으로 최대 세 축까지 여러 기계 축의 위치를 동시에 모니터링하고 측정 할 수 있습니다. 시스템은 디지털 선형 척도를 사용합니다.선형 이동을 전기 신호로 변환하는 정밀 측정 도구입니다..
스크린 판독 DRO 디스플레이: DRO 디스플레이 장치는 측정된 위치 측정을 명확하고 가독 가능한 스크린에 디지털 형식으로 표시합니다.
호환성: 밀링 머신, 턴, EDM 및 밀링 머신과 같은 다양한 기계 도구가 시스템과 함께 사용될 수 있습니다.
센서 기술: 시스템의 센서는 안정적으로 위치 피드백을 전달하고 선형 이동을 정확하게 감지하도록 설계되었습니다.

사용:

디지털 선형 저울 을 설치 하는 것 은 측정 하고 싶은 기계 축 에 장착 하는 것 이다. 보통, 가동 축 에 평행 한 저울 을 고정 하기 위해 나사 나 장착 고리 를 사용 한다.

연결: 제공 된 케이블 및 커넥터를 사용하여 DRO 디스플레이 유닛에 스케일을 연결하십시오. 방해 또는 손상을 피하기 위해 적절한 연결을 보장하고 케이블을 고정하십시오.
캘리브레이션: 캘리브레이션 절차를 수행하여 계단을 기계 축에 맞추고 기준점을 설정합니다. 캘리브레이션은 측정 범위 전체에서 정확한 판정을 보장합니다.
구성: DRO 디스플레이 유닛을 기계 및 응용 프로그램 요구 사항에 따라 구성합니다. 이것은 측정 단위 (메트릭 또는 제국), 해상도 및 기타 매개 변수를 설정하는 것을 포함 할 수 있습니다.
작동: 기계를 시작하고 기계 축을 움직일 때 DRO 디스플레이 장치의 위치 판독을 관찰합니다.실시간 판독을 통해 정확한 기계 위치 추적 및 제어 할 수 있습니다.

SDS2-3VADRO 시스템특징:

모든 중국 광학 선형 유리 척도는 톱니, 굴착, 굴착 및 밀링 장비에서 자주 볼 수있는 LCD 디스플레이에 의해 지원됩니다.
그것은 한 디스플레이에서 중국어와 영어 사이를 전환 할 수 있기 때문에 다양한 국가의 프레싱 머신과 턴의 사용자에게 더 유용합니다.

선형 형태 오류 수정
힘 은 기억력 을 방해 한다
잠자리 스위치
수학적 계산
RS-232-C 인터페이스 (선택)

SINO SDS2-3VA 디지털 판독 시스템 + 선형 스케일 인코더의 사양


SDS2-3VA는 밀링, 턴 및 밀링이 가능한 고성능 보편 디스플레이 콘솔입니다.

최대 3개의 선형 인코더가 이 3축형에 연결될 수 있다. 축을 결합하거나 다른 제조업체의 장비에 맞게 입력값을 변경할 수 있는 추가 연결 장치가 있다.아래의 인코더 호환성 가이드를 참조하십시오.

앞면 패널에 촉각과 내구성을 동시에 갖춘 막이 있는 강한 주사체.

크고 쉽게 읽을 수 있는 LCD 화면입니다.

PCD, 구멍 라인, 200 제로 메모리, 반지름 / 지름 표시 및 도구 오프셋은 특징 중 하나입니다.

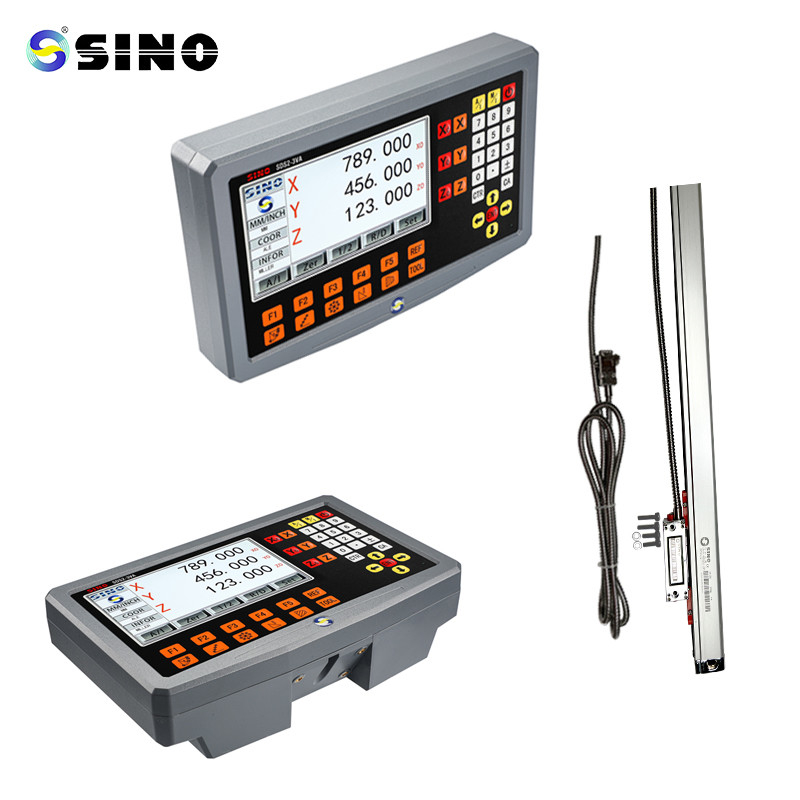

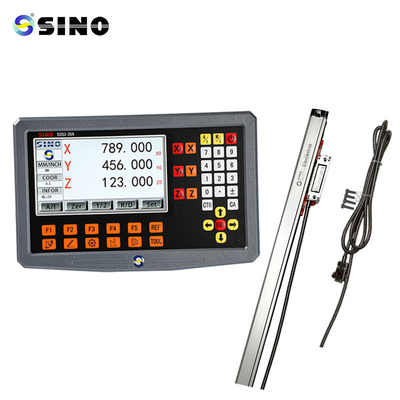

제품 이미지/사진:

사진에 있는 랙은 선택 상품이고 표준 제품은 아닙니다.
