제품 상세 정보:
|
항목 이름: | SINO 선형 격자 눈금자 | 기능: | 보링 머신/선반/그라인더/머시닝 센터 |
---|---|---|---|
측정 길이(mm): | 30-360/70-1020/70-470/100-3000/170-1240 | 소재: | 금속 |
결의: | 0.1μm/0.5μm/1μm/5μm | 하우징 단면적(mm): | 16*16/25*34/18*20/30*43/40*42 |
최대 속도(m/min): | 60 | 밀봉 보호: | IP53 |
출력: | TTL/RS422 | 보증 기간: | 1년 |
정확도: | ±3μm/±5μm/±10μm(L<1m; 20℃/68°F) | 기준점: | 50mm마다 하나씩 |

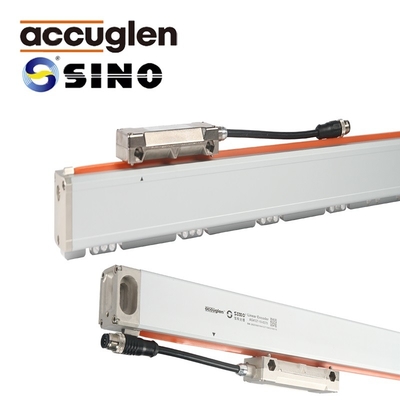

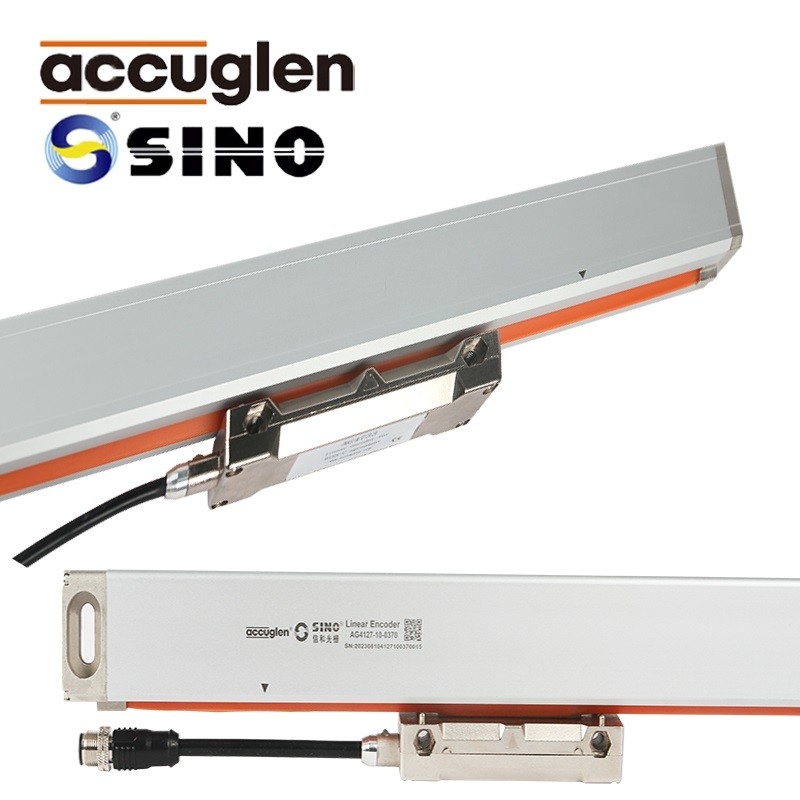

KA 시리즈 선형 인코더 광형 선형 스케일 그레이팅 라인러 중국 제조
그레이팅 라인러 전체 세트에는 다음이 포함됩니다.
선형 척도, 나사, 먼지 덮개, 조작 설명서, 설치 용품
모델
1.KA-200:정확성:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), 측정 길이:30mm-360mm, 해상도:1μm/5μm
2.KA-300:정확성:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), 측정 길이:70mm-1020mm, 해상도:0.1μm/0.5μm/1μm/5μm
3.KA-500:정확성:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), 측정 길이:70mm-470mm, 해상도:0.5μm/1μm/5μm
4.KA-600:정확성:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), 측정 길이:1000mm-3000mm, 해상도:0.1μm/0.5μm/1μm/5μm
5.KA-700:정확성:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), 측정 길이:170mm-1240mm, 해상도:0.1μm/0.5μm/1μm/5μm
설명
1스포츠 속도: 초속 60m 이상
2장거리 전송: 최대 100 미터까지 연결할 수 있습니다.
3읽기 머리는 가이드 레일을 따라 유리 상에 최소한의 마찰과 함께 움직입니다.결과 우수한 제품 운동 에너지와 최대 허용 속도 및 가속 증가 측정 방향
4다층 단열 네트워크와 신호 케이블에 적용 된 부드러운 금속 보호 껍질은 신뢰할 수있는 방수 성능과 좋은 반 간섭 성능을 보장합니다.
5고금성 알루미늄 합금 껍질 몸과 크롬 접착 껍질 끝은 우수한 반성 коррозия 성능을 제공합니다.
6. 조심스럽게 설계 된 부품은 설치 및 유지 보수가 쉽습니다. 좋은 방수 및 먼지 단속 성능은 긴 수명 수명에 도움이 됩니다.
D, X 및 H 타입의 라인러 커버를 가진 KA-200 전체 커버 라인러를 사용하는 설비
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
자세한 정보:
모든 선형 스케일은 배달 전에 테스트됩니다. 여기 스케일의 테스트 보고서의 샘플이 있습니다.
