제품 상세 정보:
|
| 항목 이름: | SINO 선형 격자 눈금자 | 기능: | 선반 기계 / 밀링 머신 |
|---|---|---|---|
| 측정 길이(mm): | 30-360/70-1020/70-470/100-3000/170-1240 | 소재: | 금속 |
| 결의: | 0.1μm/0.5μm/1μm/5μm | 하우징 단면적(mm): | 16*16/25*34/18*20/30*43/40*42/ |
| 최대 속도(m/min): | 60 | 밀봉 보호: | IP53 |
| 출력: | TTL/RS422 | 보증 기간: | 1년 |
| 정확도: | ±3μm/±5μm/±10μm ((L<1m; 20±1 °C) | 기준점: | 50mm마다 하나씩 |

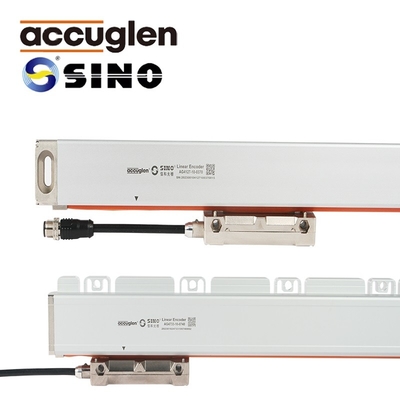

톱에 대한 TTL/RS422 신호 Ka 시리즈는 0.1um/5um/1um 선형 유리 스케일 인코더의 해상도를 가지고 있습니다.
그레이팅 라인러 전체 세트에는 다음이 포함됩니다.
선형 척도, 나사, 먼지 덮개, 조작 설명서, 설치 용품
모델
1.KA-200:정확성:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), 측정 길이:30mm-360mm, 해상도:1μm/5μm
2.KA-300:정확성:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), 측정 길이:70mm-1020mm, 해상도:0.1μm/0.5μm/1μm/5μm
3.KA-500:정확성:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), 측정 길이:70mm-470mm, 해상도:0.5μm/1μm/5μm
4.KA-600:정확성:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), 측정 길이:1000mm-3000mm, 해상도:0.1μm/0.5μm/1μm/5μm
5.KA-700:정확성:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), 측정 길이:170mm-1240mm, 해상도:0.1μm/0.5μm/1μm/5μm
우리의 격자 라인러는 다음과 같은 특성을 가지고 있습니다
1.빠른 이동, 초 60 미터 / 분
2베어링의 슬라이딩 구성 요소는 최소한의 마찰 움직임을 수행하고 격자 유리를 따라 효과적으로 반복 배치 할 수 있습니다.
3신호 케이블은 다층 격리 철회 망 및 금속 부드러운 껍질 보호를 채택하여 좋은 방수 및 반 간섭 성능을 가지고 있습니다.
4알루미늄 합금 재료에 소금화 기술을 사용 하기 때문에, 견고한 크롬 접착 합금 비늘 및 몸의 돌출 부분 착용 저항 합니다.
5위치를 찾기 위해 격자 사용함으로써, 선형 릴러는 내부 처리에 도움을 주기 위해 다양한 디지털 읽기 기계에 사용할 수 있습니다.
6. 개인화 된 구성 요소 는 선형 인코더 의 설치, 유지 보수 및 수리 를 매우 용이 하게 하며, 수소, 먼지 에 저항 하며, 긴 수명 을 가지고 있다
7선형 인코더는 높은 정확성을 보장하기 위해 측정 기준으로 유리 정밀 측정 격자를 사용합니다
D, X 및 H 타입의 라인러 커버를 가진 KA-200 전체 커버 라인러를 사용하는 설비
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
자세한 정보:
모든 선형 스케일은 배달 전에 테스트됩니다. 여기 스케일의 테스트 보고서의 샘플이 있습니다.
