제품 상세 정보:
|
항목 이름: | SINO KA600-1200mm 전문 선형 유리 척도 | 적용: | 선형 인코더 디지털 판독 시스템 DRO |
---|---|---|---|
사용: | 위치 센서 크기 조정 | 결의: | 0.5/1/5 μm |
기능: | EDM/선반/연삭/보링머신/밀링머신 | 주문 제작된 길이: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
길이: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm/2400mm/2500mm | 소재: | 알루미늄/금속 |
하이 라이트: | SINO KA600-1200mm 선형 유리 척도,밀링 기계용 선형 유리 저울,5μm 선형 유리 척도 |

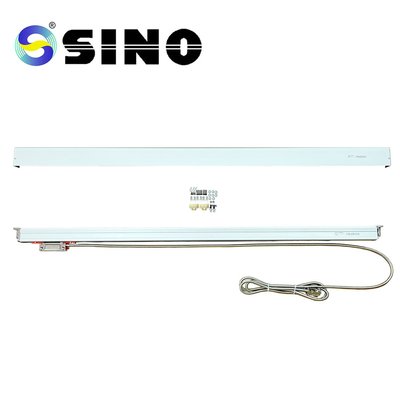

SINO KA600-1200mm 전문 선형 유리 척도
제품 설명:
SINO KA600-1200mm 프로페셔널 글래스 선형 인코더는 프레싱 머신용으로 설계된 고정도 측정 장치입니다.이 기계는 X 지점의 선형 운동의 정확하고 신뢰할 수 있는 측정을 가능하게 합니다., Y 또는 Z 축, 프레싱 작업 중에 정확한 위치 및 제어를 보장합니다.
주요 특징:
유리 선형 인코더: KA600-1200mm 인코더는 착용, 온도 변동 및 오염물질에 대한 뛰어난 저항을 제공하는 내구적인 유리 스케일로 구성되었습니다.유리 척도는 안정적이고 일관된 측정 성능을 보장합니다., 심지어는 까다로운 가공 환경에서도.
높은 정확성: 이 인코더는 마이크로미터 수준까지의 해상도 능력을 가진 예외적인 정확성을 제공합니다.프레싱 용품의 정밀 부품 생산을 지원하는 것.
긴 측정 범위: 1200mm의 측정 범위로 KA600-1200mm 인코더는 더 큰 크기의 기계를 포함하여 다양한 프레싱 기계를 수용 할 수 있습니다.그것은 축을 따라 상당한 거리를 커버, 전체 작업 영역에서 정확한 측정이 가능합니다.
쉽게 설치: 인코더는 프레싱 기계에 쉽게 설치하도록 설계되었습니다. 일반적으로 스핀드 또는 테이블과 같은 기계의 움직이는 부품에 장착됩니다.선형 움직임을 정확하게 측정할 수 있도록설치 절차는 사용자 친화적이며 설치 시간을 최소화합니다.
TTL 출력 신호: SINO KA600-1200mm 인코더는 TTL (트랜지스터-트랜지스터 로직) 출력 신호를 활용하여 광범위한 디지털 판독 (DRO) 시스템과 호환성을 보장합니다.TTL 신호는 산업 자동화에서 일반적으로 사용되며 신뢰할 수 있고 소음 저항성 데이터 전송을 제공합니다..
견고한 구조: 인코더는 견고한 재료로 만들어졌으며 밀폐 된 가구를 갖추고 있으며, 밀링 작업 중에 일반적으로 발생하는 먼지, 잔해 및 냉각 액체로부터 보호합니다.내구성 높은 구조로 까다로운 산업 환경에서도 오래 지속되는 성능을 보장합니다..

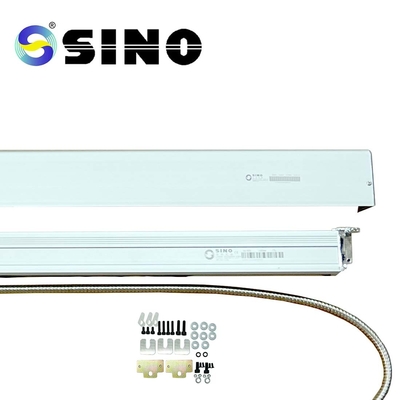

패키지는 다음을 포함합니다.
SINO KA600 선형 척도는 정밀 측정 장치로 가공, 제조 및 측정 등 다양한 산업에서 일반적으로 사용됩니다.그것은 선형 이동 또는 위치의 정확하고 신뢰할 수있는 측정을 제공하도록 설계되었습니다.
SINO KA600 선형 척도는 높은 정확성, 내구성 및 먼지, 온도 변동 및 진동과 같은 환경 요인에 대한 저항으로 알려져 있습니다.그것은 일반적으로 밀링 기계와 함께 사용됩니다, 턴, 좌표 측정 기계 (CMM) 및 정확한 위치 또는 차원 측정이 필요한 다른 산업 장비.
모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
스케일 등급은 일반적으로 균등하게 떨어져 있으며 밀리미터 또는 인치와 같은 특정 측정 증가를 나타냅니다. 읽기 머리가 스케일을 따라 이동함에 따라광전기 센서는 졸업을 감지합니다., 센서는 위치를 나타내는 전기 신호를 출력합니다. 이 신호는 디지털 디스플레이 단위 또는 컴퓨터화 시스템으로 해석되어 실시간 위치 피드백을 제공합니다.
자세한 정보:
모든 선형 척도는 배달 전에 테스트됩니다. 여기 척도의 테스트 보고서의 샘플이 있습니다.
