제품 상세 정보:
|
항목 이름: | 라이트 포링 프레싱 머신용 EIA-422 출력으로 얇은 알루미늄 선형 척도 | 적용: | 디지털 판독으로 슬림 스케일 |
---|---|---|---|
사용: | 유리 인코더 스케일링 위치 센서 | 주문 제작된 길이: | 70 mm/120mm/170mm/220mm |
길이: | 320 mm/370mm/420mm/470mm | 소재: | 알루미늄 |
결의: | 0.5/1/5 μm | 기능: | EDM/Lathe/Milling/Boring 머신용 |
인터페이스: | TTL/RS-422 | 선형성: | 높은 |
하이 라이트: | EIA-422 출력으로 알루미늄 선형 스케일,도 boring 기계에 대한 알루미늄 선형 계수,370mm 알루미늄 선형 스케일 |
선형 스케일 슬림 스케일 EIA-422 출력 5um 1um 라트 노어 프레싱 머신용 광적 센서
라이트 포링 프레싱 머신용 EIA-422 출력으로 얇은 알루미늄 선형 척도
정밀 알루미늄 슬림 선형 척도는 EIA-422 출력으로 턴, 굴착 및 프레싱 기계에서 일반적으로 사용되는 측정 장치입니다.그것은 정확하고 신뢰할 수있는 위치 피드백을 제공하도록 설계되었습니다, 운영자가 기계 축의 움직임을 정확하게 모니터링하고 제어 할 수 있습니다.
특징:
슬림 프로파일: 선형 계단은 슬림하고 컴팩트한 디자인을 가지고 있으며, 과도한 공간을 차지하지 않고 다양한 기계 구성에 쉽게 통합 할 수 있습니다.이것은 제한된 설치 영역을 가진 기계에 적합합니다.
알루미늄 구조: 계단은 고품질 알루미늄을 사용하여 구성되어 있으며, 이는 온도 변화와 진동과 같은 환경 요인에 대한 내구성과 저항성을 제공합니다.이것은 어려운 작업 조건에서도 일관성 있고 신뢰할 수있는 성능을 보장합니다..
고 정밀 측정: 선형 척도는 기계 축의 정확하고 반복 가능한 위치를 가능하게하여 고 정밀 측정 기능을 제공합니다.그것은 운영자가 엄격한 허용을 달성하고 가공 작업에서 원하는 정확도를 유지하도록 허용.
EIA-422 출력: 스케일에는 EIA-422 출력 인터페이스가 있으며 이는 디지털 데이터를 전송하는 표준 통신 프로토콜입니다.이 출력 형식은 신뢰할 수 있고 소음 저항 데이터 전송을 제공합니다, 신호 간섭 위험을 최소화하고 기계 제어 시스템에 정확한 위치 피드백을 보장합니다.
광범위한 응용: 선형 계단은 톱니 회전, 굴착 및 밀링 작업을 포함하여 다양한 가공 응용 프로그램에서 사용하기에 적합합니다.그것은 다른 기계 종류와 크기에 사용 될 수 있습니다, 사용의 다양성을 향상시킵니다.
이점:
위치 피드백: 선형 스케일은 실시간 위치 피드백을 제공하여 운영자가 기계 축의 움직임을 정확하게 모니터링 할 수 있습니다.이 피드백은 가공 과정에 대한 정확한 통제를 유지하고 가공 부품의 원하는 차원 정확성을 달성하는 데 도움이됩니다.
향상된 효율성: 정밀한 위치 피드백을 제공함으로써 선형 계단은 기계 작업의 효율성을 향상시키는 데 기여합니다. 정확한 측정은 더 빠른 설정,용폐율 감소, 그리고 생산성을 높였습니다.
향상된 기계 능력: EIA-422 출력으로 선형 척도의 사용은 턴, 굴착 및 프레싱 기계의 능력을 향상시킵니다.그것은 자동 도구 보상과 같은 고급 기능을 활성화, 역반응 보상 및 동적 제어로 가공 성능이 향상됩니다.
쉬운 통합: 선형 스케일은 기존 기계 설정에 쉽게 통합되도록 설계되었습니다. 그것은 상대적으로 쉽게 기계 축과 장착 및 정렬 될 수 있습니다.빠른 설치와 최소한의 다운타임을 허용합니다.
내구성: 선형 스케일의 알루미늄 구조는 내구성 및 수명을 보장합니다.그것은 기계 작동의 엄격한 견딜 수 있으며 긴 기간 동안 일관된 성능을 제공.

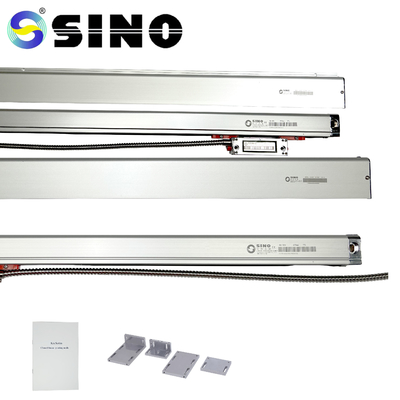

패키지는 다음을 포함합니다.
유리 선형 척도, 1개, KA500-470mm
0.5/1/5m의 해상도가 가능합니다.
사용자 정의 인코더 길이 (L0) 는 소비자의 필요에 따라 제공 될 수 있습니다. (길이:70-470mm)
모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
운영 지침:
사용자는 일반 설명, 안전 고려 사항 및
1장 전체의 내용 3.
일반 설명, 안전 고려 사항 및 모든 세부 사항
전문가 들 은 설치, 시험 및 유지 보수 를 수행 할 때 1 장 내지 3 장 을 엄격 히 준수 해야 한다.
4~5장부터 모든 개념을 이해합니다.
이 조작 설명서는 SINO KA 시리즈의 통합 회로만을 다루고 있습니다.
간단한 코딩입니다.
4아래의 안전 권고 사항을 읽어보십시오.
선형 인코더를 조심스럽게 사용하세요.
자세한 정보:
모든 선형 척도는 배달 전에 테스트됩니다. 여기 척도의 테스트 보고서의 샘플이 있습니다.
