제품 상세 정보:
|
항목 이름: | 광적 인코더 유리 선형 스케일 | 적용: | 디지털 판독 시스템 유리 선형 인코더 |
---|---|---|---|
사용: | 위치 센서 크기 조정 | 주문 제작된 길이: | 70mm/120mm/170mm/220/270/320/370mm |
길이: | 320mm/370mm/420mm/470/520/570/620mm | 소재: | 알루미늄/금속 |
기능: | EDM/Lathe/Grinding/Boring 기계 | 결의: | 0.5/1/5 μm |
하이 라이트: | 유리 선형 척도 Ka500,470mm 길이 유리 선형 스케일,5um 해상도의 유리 선형 인코더 |

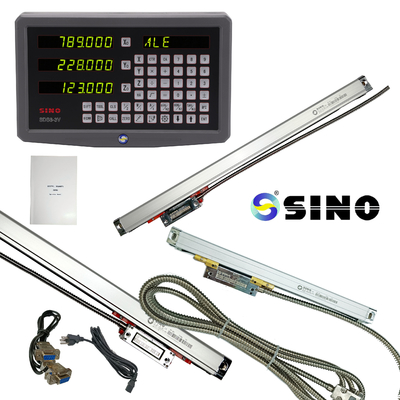

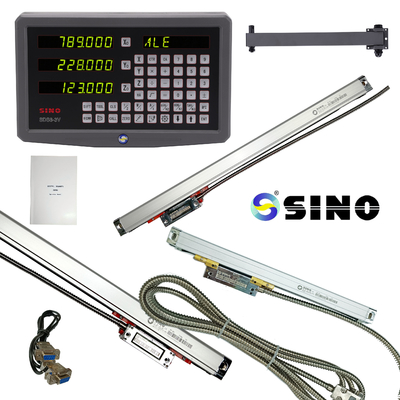

SINO KA500 광적 인코더 유리 선형 스케일 디지털 판독용 CNC 선형 인코더 스케일
광적 인코더 유리 선형 스케일 Ka500, 0.5/1/5um 해상도, 70-470mm 길이 디지털 판독
SINO KA500 광적 인코더 유리 선형 척도는 디지털 판독 (DRO) 시스템으로 사용하기 위해 설계된 CNC 선형 인코더 척도입니다.그것은 CNC 기계에 대한 정확하고 신뢰할 수있는 측정 피드백을 제공합니다광적 인코더 기술은 높은 해상도와 내구성을 보장하여 까다로운 산업용 용도에 적합합니다..
특징:
광적 인코더 기술: KA500 선형 척도는 뛰어난 해상도로 고 정밀 측정을 가능하게 하는 광적 인코더 기술을 사용합니다.광학 시스템 은 정확 한 위치 검출 을 가능하게 하고 진동 과 온도 변화 와 같은 환경 요인 에 의한 오류 를 최소화 한다.
유리 선형 척도: 선형 척도는 고품질의 유리로 만들어졌으며, 가혹한 가공 환경에서 내구성과 안정성을 보장합니다.유리 구조 는 기계적 마모 와 부식 에 저항 을 제공한다, 스케일의 수명을 연장합니다.
CNC 호환성: KA500 선형 척도는 CNC 기계와 호환되며 다양한 제조 및 가공 응용 프로그램에 사용할 수 있습니다.그것은 정확하게 위치 및 움직임 제어를 위해 CNC 기계의 제어 시스템에 쉽게 통합 될 수 있습니다.
쉽게 설치: 선형 스케일은 montage brackets와 패키지에 포함 된 액세서리로 쉽게 설치하도록 설계되었습니다.이것은 설정 프로세스를 단순화하고 기존 CNC 시스템에 빠른 통합을 허용.
긴 길이 옵션: KA500 선형 계단은 다양한 기계 크기와 이동 거리를 수용하기 위해 다양한 길이로 제공됩니다.이 유연성은 사용자가 기계의 특정 요구 사항에 따라 적절한 스케일 길이를 선택할 수 있습니다..
기능:
SINO KA500 광적 인코더 유리 선형 척도는 CNC 기계에 대한 정확하고 실시간 위치 피드백을 제공합니다. 기계 움직임의 정확한 제어,작업자가 정확한 가공 결과를 달성하고 엄격한 허용을 유지할 수 있도록선형 스케일의 고 해상도 측정 능력은 우수한 정확성을 보장하며 CNC 시스템의 전반적인 성능을 향상시킵니다.
사용:
KA500 선형 척도는 금속, 목재 및 제조업과 같은 산업 전반에 걸쳐 CNC 가공 응용 프로그램에서 널리 사용됩니다.그것은 정확하고 신뢰할 수있는 위치 피드백을 필요로 응용 프로그램에 적합합니다, 프레싱, 토닝, 밀링 및 기타 CNC 작업을 포함한다.
KA-500는 설치 및 작업 영역이 제한된 기계 도구용으로 특별히 제작된 작은 인코더입니다. 위치 특정 요구 사항이있는 고객은 그들의 요구를 충족시킬 수 있습니다.크기는 70mm x 470mm입니다..
패키지는 다음을 포함합니다.
유리 선형 척도, 1개, KA500-470mm
0.5/1/5m의 해상도가 가능합니다.
사용자 정의 인코더 길이 (L0) 는 소비자의 필요에 따라 제공 될 수 있습니다. (길이:70-470mm)
모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
운영 지침
사용자는 일반 설명, 안전 고려 사항 및
1장 모든 내용 3.
2일반 설명, 안전 고려 사항 및 전체 정보 외에도
설치, 시험 및 수리에 관한 기술자는 1장에서 3장까지를 주의 깊게 따라야 합니다.
4·5장 각 부문을 포괄한다.
3SINO의 KA 시리즈의 통합 회로만 이 운영 지침에 적용됩니다.
선형 인코더
아래 안전 사항 을 읽어 보시기 바랍니다.
선형 인코더를 안전하게 사용하세요.
자세한 정보:
모든 선형 척도는 배달 전에 테스트됩니다. 여기 척도의 테스트 보고서의 샘플이 있습니다.
