제품 상세 정보:
|

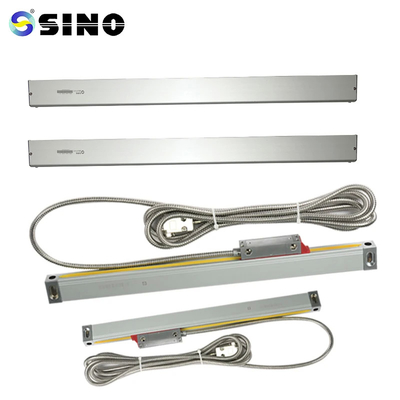

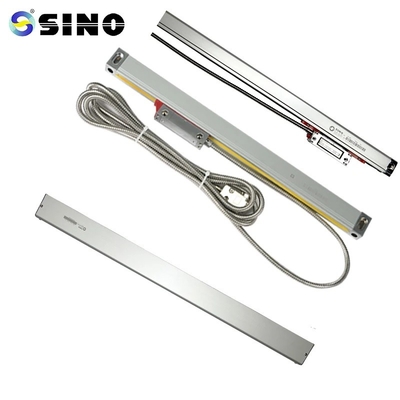

항목 이름: | SINO KA500 광학 센서 선형 스케일 | 적용: | 디지털 판독으로 슬림 스케일 |
---|---|---|---|
사용: | 유리 인코더 스케일링 위치 센서 | 주문 제작된 길이: | 70 mm/120mm/170mm/220mm |
길이: | 320 mm/370mm/420mm/470mm | 소재: | 알루미늄 |
기능: | EDM/Lathe/Grinding/Boring 기계 | 결의: | 0.5/1/5 μm |
하이 라이트: | 정밀 알루미늄 슬림 선형 척도,EIA-422 출력으로 얇은 선형 스케일 |
선형 스케일 슬림 스케일 EIA-422 출력 5um 1um 라트 노어 프레싱 머신용 광적 센서
정밀 알루미늄 얇은 선형 척도 EIA-422 출력 톱니, 굴착 및 프레싱 기계
패키지는 다음을 포함합니다.
유리 선형 척도, 1개, KA500-470mm
0.5/1/5m의 해상도가 가능합니다.
사용자 정의 인코더 길이 (L0) 는 소비자의 필요에 따라 제공 될 수 있습니다. (길이:70-470mm)
모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
운영 지침:
사용자는 일반 설명, 안전 고려 사항 및
1장 전체의 내용 3.
일반 설명, 안전 고려 사항 및 모든 세부 사항
전문가 들 은 설치, 시험 및 유지 보수 를 수행 할 때 1 장 내지 3 장 을 엄격 히 준수 해야 한다.
4~5장부터 모든 개념을 이해합니다.
이 조작 설명서는 SINO KA 시리즈의 통합 회로만을 다루고 있습니다.
간단한 코딩입니다.
4아래의 안전 권고 사항을 읽어보십시오.
선형 인코더를 조심스럽게 사용하세요.
자세한 정보:
모든 선형 척도는 배달 전에 테스트됩니다. 여기 척도의 테스트 보고서의 샘플이 있습니다.
