제품 상세 정보:
|
항목 이름: | 1000-3000mm 길이의 SINO KA600 5um DRO 선형 스케일 광학 인코더 | 적용: | 3 축 디지털 판독 시스템 DRO |
---|---|---|---|
사용: | 위치 센서 크기 조정 | 주문 제작된 길이: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
길이: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | 소재: | 알루미늄 |
기능: | EDM/선반/연삭/보링머신/밀링머신 | 결의: | 0.5/1/5 μm |
하이 라이트: | 5um DRO 선형 스케일,SINO KA600 DRO 선형 척도,3000mm 길이 선형 광적 인코더 |

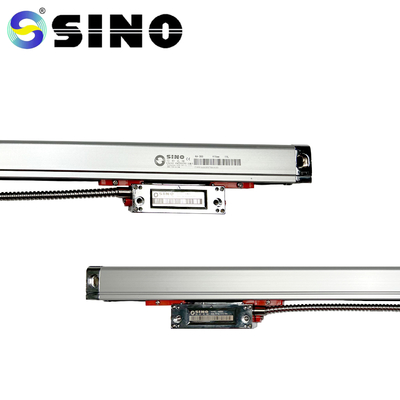

SINO KA600-1700mm 5um DRO 선형 스케일 광적 인코더 3 축 디지털 판독 시스템
SINO KA600-1700mm 5um DRO 선형 스케일 광적 인코더를 소개합니다.신뢰성, 그리고 사용 편의성, 가공 작업에 필수 도구로 만드는.
주요 특징:
고 해상도 측정: 5μm 선형 스케일 광적 인코더는 정확하고 정확한 측정을 보장하여 우수한 가공 결과를 가능하게합니다.
2️ 튼튼한 구조: 까다로운 산업 환경에 견딜 수 있도록 제작된 SINO KA600은 내구성과 장기적인 성능을 보장합니다.
사용자 친화적 인 인터페이스: 직관적 인 인터페이스와 큰 디스플레이는 작업이 간편하여 가공 프로세스를 쉽게 모니터링 할 수 있습니다.
4️?? 향상된 기능: 디지털 판독 시스템은 축 선택, 제로화 기능 및 메트릭/제국 단위 전환과 같은 기능을 추가 편의성을 위해 제공합니다.
다재다능한 응용: 라트 및 밀링 머신에 적합한 SINO KA600-1700mm 5um DRO 선형 스케일 광적 인코더는 다양한 가공 작업에서 생산성과 정확성을 향상시킵니다.
사용 지침:
장착: 선형 크기의 광적 인코더를 제공 된 장착 브래킷을 사용하여 톱니 또는 프레싱 머신에 안전하게 고정하십시오.
연결: 포함된 케이블을 사용하여 인코더를 디지털 판독 디스플레이 유닛에 연결합니다.
전원 켜기: 디지털 판독 디스플레이 유닛을 켜고 올바르게 캘리브레이를 확인합니다.
축 선택: 원하는 축을 선택 (X, Y, 또는 Z) 디스플레이 단위에서 모니터링 및 측정.
측정: 디지털 판독 시스템은 선택에 따라 메트릭 또는 제국 단위로 정확한 측정값을 표시합니다.
제로화: 제로화 함수를 사용하여 기준점을 설정하고 필요에 따라 측정값을 재설정합니다.
정밀 조정: 디지털 판독 시스템에서 제공하는 실시간 측정에 기초하여 기계 작업에 정확한 조정을 수행하십시오.

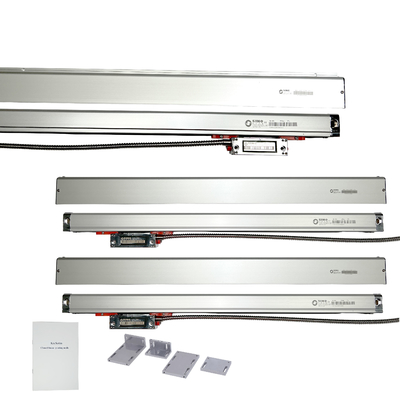

패키지는 다음을 포함합니다.
선형 유리 척도 KA500-1700mm, 1개
해상도는 0.5/1/5um입니다.
고객의 요구 사항에 따라 사용자 정의 인코더 길이 (L0) 를 제공 할 수 있습니다. (길이:1000-3000mm)
해상도: 절대 광각 인코더의 해상도는 디스크에 표시된 표시 또는 코드 수에 의해 결정됩니다.더 높은 해상도의 인코더는 더 많은 표시를하고 더 세밀한 각 해상도를 제공합니다.해상도는 일반적으로 비트 또는 회전당 수 (CPR) 로 지정됩니다.
정확성 및 정확성: 절대 광각 인코더는 높은 정확성 및 정확성으로 알려져 있습니다. 정확도는 일반적으로 실제 위치에서 최대 오차로 지정됩니다.정밀도는 작은 각변화를 해소하는 능력을 의미합니다..
응용 프로그램: 절대 광각 인코더는 정확한 각 위치를 요구하는 다양한 산업 및 시스템에서 응용 프로그램을 찾습니다. 그들은 일반적으로 로봇, CNC 기계,회전 테이블, 고니오미터, 망원경 위치 및 기타 자동화 시스템.
모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기

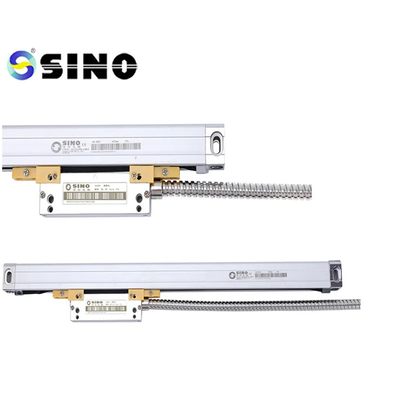

KA-600 인코더, 큰 기계 도구에 특별히 설계,
큰 크기 및 좋은 딱딱성. 지원은
강도와 안정성을 높입니다. 길이는 1000~3000mm입니다.
자세한 정보:
모든 선형 척도는 배달 전에 테스트됩니다. 여기 척도의 테스트 보고서의 샘플이 있습니다.
