제품 상세 정보:
|
| 항목 이름: | SINO KA600-2100mm 1μm 광학 선형 스케일 인코더 | 적용: | DRO 2/3축 디지털 판독 인코더 카운터 |
|---|---|---|---|
| 사용: | 위치 센서 크기 조정 | 주문 제작된 길이: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| 길이: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | 소재: | 알루미늄 |
| 기능: | EDM/선반/연삭/보링머신/밀링머신 | 결의: | 0.5/1/5 μm |
| 하이 라이트: | SINO KA600-2100mm 디지털 판독 인코더,1μm 디지털 판독 인코더,디지털 판독 인코더 3 축 |
||

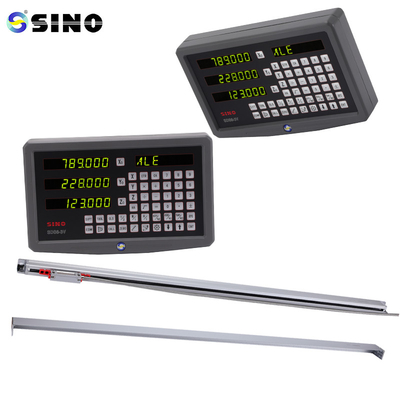

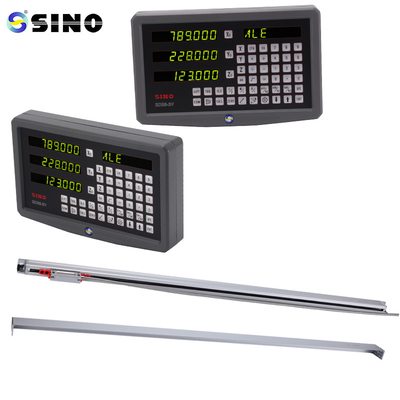

고 정밀 톱니 SINO KA600-2100mm 1μm 선형 스케일 DRO 2/3 축 디지털 판독 인코더
패키지는 다음을 포함합니다.
한 조각 선형 유리 척도 KA600-2100mm
해상도는 0.5/1/5um로 제공됩니다.
고객들의 필요를 고려하여 사용자 정의 인코더 길이를 제공 할 수 있습니다 (L0).
인코더는 여러 광적 센서 또는 검출기를 디스크 또는 링 주위에 배치하고 있습니다. 이 센서는 디스크가 회전하는 동안 광적 마커를 감지하고 전기 충동으로 변환합니다.
코드 패턴: 코더 디스크의 광적 표시는 사용된 코딩 기술에 따라 다양한 모양을 가질 수 있습니다.자주 사용되는 바이너리 코드는 자연 바이너리 코드와 회색 코드입니다.회색 코드는 인접한 영역 사이에 하나의 비트만 변경되는 것을 보장함으로써 이러한 전환 사이트에서 오류의 가능성을 줄이기 때문에 널리 사용됩니다.
디스크 상의 표지 또는 코드 의 양 은 절대 광각 인코더 의 해상도를 결정 한다. 더 높은 해상도 를 가진 인코더 는 더 많은 표지 및 더 큰 각 해상도를 제공한다.대부분의 경우 해상도는 비트 또는 회전당 수 (CPR) 로 표현됩니다.
| 모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
KA-600 인코더, 큰 기계 도구에 특별히 설계,
큰 크기 및 좋은 딱딱성. 지원은
강도와 안정성을 높입니다. 길이는 1000~3000mm입니다.
자세한 정보:
모든 선형 척도는 배달 전에 테스트됩니다. 여기 척도의 테스트 보고서의 샘플이 있습니다.
