제품 상세 정보:
|
항목 이름: | SINO KA600-1500mm 1μM 선형 스케일 | 적용: | DRO 2/3 축 디지털 판독 인코더 |
---|---|---|---|
사용: | 위치 센서 크기 조정 | 주문 제작된 길이: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
길이: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | 소재: | 알루미늄 |
기능: | EDM/선반/연삭/보링머신/밀링머신 | 결의안: | 0.5/1/5 μm |

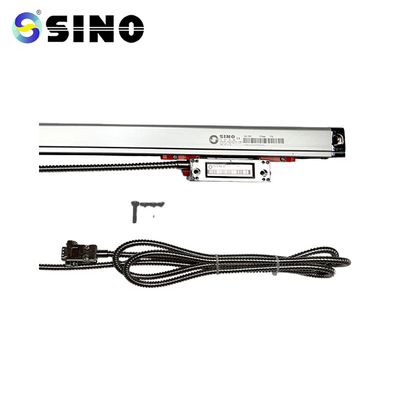

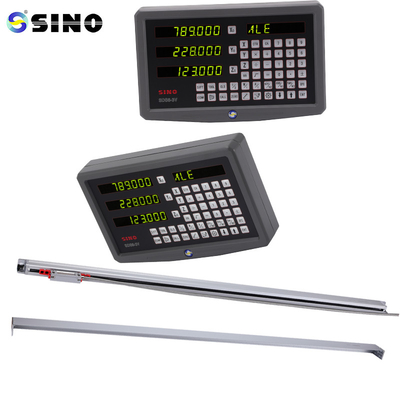

SINO KA600-1500mm 1μM 선형 스케일 DRO 2/3 축 디지털 판독 인코더 고정도 톱니
패키지는 다음을 포함합니다.
선형 유리 스케일, 1개 KA500-1500mm
0.5/1/5um 해상도가 가능합니다.
사용자 정의 인코더 길이 (L0) 는 고객의 필요에 따라 제공 될 수 있습니다. (길이:1000-3000mm)
여러 광학 센서 또는 탐지기가 인코더 안에 들어 있고 디스크 또는 링 주위에 배치됩니다. 디스크가 회전하면,이 센서들은 광학 표시기를 감지하고 전기 충동으로 변환합니다..
코드 패턴: 사용 된 인코딩 방법에 따라 인코더 디스크의 광적 표시는 다른 모양을 가질 수 있습니다. 일반적으로 사용되는 바이너리 코드는 그레이 코드 및 자연 바이너리 코드입니다.회색 코드는 종종 이웃 위치 사이에서 하나의 비트만 변경된다는 것을 보장하기 때문에 선택됩니다.이 전환점에서의 오류의 가능성을 최소화합니다.
디스크 상의 표지 또는 코드 의 양 은 절대 광각 인코더 의 해상도를 결정 한다. 더 높은 해상도 를 가진 인코더 는 더 많은 표지 및 더 큰 각 해상도를 제공한다.대부분의 경우 해상도는 비트 또는 회전당 수 (CPR) 로 표현됩니다.
모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
KA-600 인코더, 큰 기계 도구에 특별히 설계,
큰 크기 및 좋은 딱딱성. 지원은
강도와 안정성을 높입니다. 길이는 1000~3000mm입니다.
자세한 정보:
모든 선형 척도는 배달 전에 테스트됩니다. 여기 척도의 테스트 보고서의 샘플이 있습니다.
