제품 상세 정보:
|
| 항목 이름: | KA600-1400mm 유리 선형 스케일 SINO 광학 인코더 | 적용: | 디지털 판독 카운터와 M 커버가 있는 선형 인코더 |
|---|---|---|---|
| 사용: | 위치 센서 크기 조정 | 주문 제작된 길이: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| 길이: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | 소재: | 알루미늄 |
| 기능: | EDM/선반/연삭/보링머신/밀링머신 | 결의: | 0.5/1/5 μm |
| 하이 라이트: | SINO KA600-1400mm 유리 선형 인코더,정밀 1μm 유리 선형 인코더,정밀 1μm 선형 스케일 DRO |
||

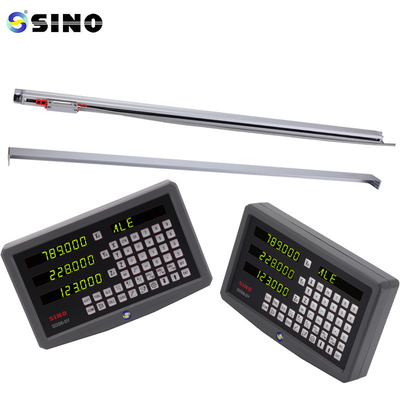

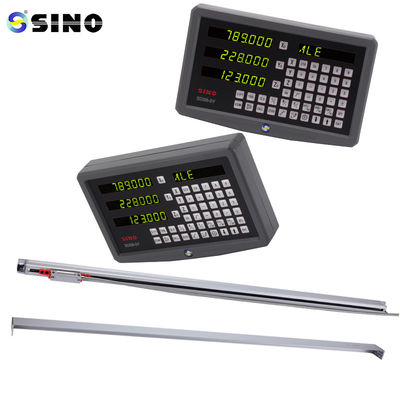

SINO KA600-1400mm 정밀 1μm 선형 스케일 DRO 2/3 축 디지털 판독 유리 인코더 라트 밀
패키지는 다음을 포함합니다.
KA500-1000mm 선형 유리 스케일, 1개
해상도는 0.5/1/5um입니다.
고객의 요구 사항에 따라 사용자 정의 인코더 길이 (L0) 를 제공 할 수 있습니다. (길이:1000-3000mm)
광적 센서: 인코더는 여러 광적 센서 또는 디스크 또는 링 주위를 배치 된 탐지기로 장착됩니다.이 센서는 디스크가 회전할 때 광학 표시를 감지하고 전기 신호로 변환합니다.
코드 패턴: 인코더 디스크에 있는 광적 표시는 사용된 인코딩 스키마에 따라 다른 형태를 취할 수 있다. 그레이 코드 또는 자연 바이너리 코드와 같은 바이너리 코드는 일반적으로 사용된다..회색 코드는 종종 위치 전환 중에 오류가 발생할 가능성을 줄이기 위해 인접한 위치 사이에서 하나의 비트만 변경되는 것을 보장하기 때문에 선호됩니다.
해상도: 절대 광각 인코더의 해상도는 디스크에 표시된 표시 또는 코드 수에 의해 결정됩니다.더 높은 해상도의 인코더는 더 많은 표시를하고 더 세밀한 각 해상도를 제공합니다.해상도는 일반적으로 비트 또는 회전당 수 (CPR) 로 지정됩니다.
| 모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
KA-600 인코더, 큰 기계 도구에 특별히 설계,
큰 크기 및 좋은 딱딱성. 지원은
강도와 안정성을 높입니다. 길이는 1000~3000mm입니다.
자세한 정보:
모든 선형 척도는 배달 전에 테스트됩니다. 여기 척도의 테스트 보고서의 샘플이 있습니다.
