제품 상세 정보:
|
| 항목 이름: | 유리 선형 스케일 SINO KA600-1100mm 광적 인코더 | 적용: | 디지털 판독 카운터 M 커버를 가진 선형 인코더 |
|---|---|---|---|
| 사용: | 위치 센서 크기 조정 | 주문 제작된 길이: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| 길이: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | 소재: | 알루미늄 |
| 기능: | EDM/선반/연삭/보링머신/밀링머신 | 결의안: | 0.5/1/5 μm |

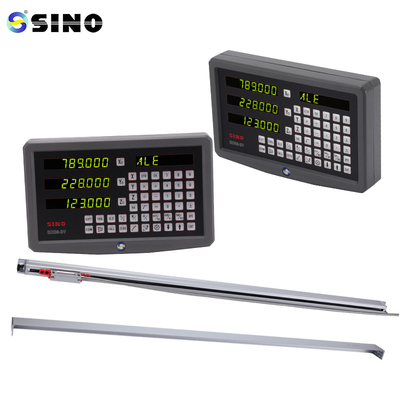

SINO KA600-1000mm 광적 인코더 고정도 격자 선형 유리 스케일 5um 1um 0.5um
패키지는 다음을 포함합니다.
KA500-1000mm 선형 유리 스케일, 1개
해상도는 0.5/1/5um입니다.
고객의 요구 사항에 따라 사용자 정의 인코더 길이 (L0) 를 제공 할 수 있습니다. (길이:1000-3000mm)
스케일 등급은 일반적으로 균등하게 떨어져 있으며 밀리미터 또는 인치와 같은 특정 측정 증가를 나타냅니다. 읽기 머리가 스케일을 따라 이동함에 따라광전기 센서는 졸업을 감지합니다., 센서는 위치를 나타내는 전기 신호를 출력합니다. 이 신호는 디지털 디스플레이 단위 또는 컴퓨터화 시스템으로 해석되어 실시간 위치 피드백을 제공합니다.
KA600 선형 척도는 척도의 읽기 헤드의 위치를 결정하기 위해 인크리멘탈 광적 인코딩 시스템을 사용합니다.그것은 일반적으로 유리 또는 금속 척도와 측정 대상이 또는 기계 구성 요소가 움직일 때 척도를 따라 움직이는 읽기 머리로 구성됩니다.읽기 머리는 광원과 광전기 센서를 포함하고 있습니다.
| 모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
KA-600 인코더, 큰 기계 도구에 특별히 설계,
큰 크기 및 좋은 딱딱성. 지원은
강도와 안정성을 높입니다. 길이는 1000~3000mm입니다.
자세한 정보:
모든 선형 척도는 배달 전에 테스트됩니다. 여기 척도의 테스트 보고서의 샘플이 있습니다.
