제품 상세 정보:
|
| 항목 이름: | 리니어 엔코더 SINO KA500-120mm | 적용: | 격자용 디지털 판독 카운터 |
|---|---|---|---|
| 사용: | 그레이팅스의 디지털 판독 카운터 | 주문 제작된 길이: | 320 mm/370mm/420mm/470mm |
| 길이: | 70 mm/120mm/170mm/220mm | 소재: | 알루미늄 |
| 기능: | EDM/선반/CNC 기계/연삭/보링 머신 | 결의안: | 0.5μm/1μm/5μm |
| 하이 라이트: | 소선형 디지털 판독,KA500-120 MM-5UM 선형 규모 디지털 판독 |
||

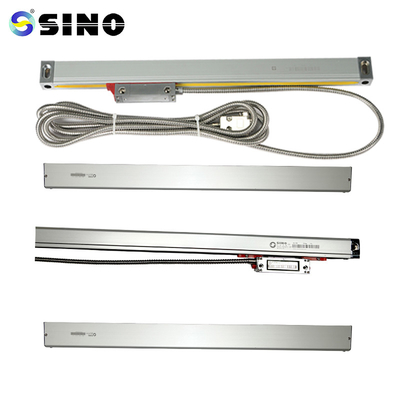

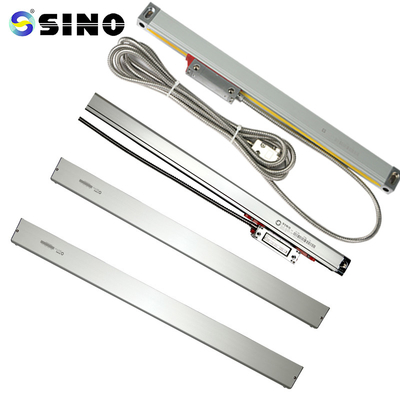

작은 선형 규모 디지털 판독 톱니 뚫기 프레싱 머신 (KA500-120MM-5UM)
설치 및 운영 공간이 제한되어 있는 기계 도구에 특별히 설계된 KA-500 미니 엔코더입니다. 고객들의 위치 요구 사항에 부응할 수 있습니다.크기는 70x470 밀리미터입니다.
패키지는 다음을 포함합니다.
KA500-120mm 선형 스케일 격자, 1개
0.5um/1um/5um의 해상도가 가능합니다.
사용자 정의 인코더 길이 (L0) 는 고객의 필요에 따라 제공 될 수 있습니다.
| 모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
운용 지침
사용자는 일반 설명, 안전 고려 사항 및
1장 전체의 내용 3.
일반 설명, 안전 고려 사항 및 모든 세부 사항
전문가 들 은 설치, 시험 및 유지 보수 를 수행 할 때 1 장 내지 3 장 을 엄격 히 준수 해야 한다.
4~5장부터 모든 개념을 이해합니다.
이 조작 설명서는 SINO KA 시리즈의 통합 회로만을 다루고 있습니다.
간단한 코딩입니다.
4아래의 안전 권고 사항을 읽어보십시오.
선형 인코더를 조심스럽게 사용하세요.
자세한 정보:
모든 선형 척도는 배달 전에 테스트됩니다. 여기 척도의 테스트 보고서의 샘플이 있습니다.
