제품 상세 정보:
|
| Item name: | SINO KA500-170mm Linear Encoder | Application: | 5um Linear Scale Optical Sensor |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| 하이 라이트: | LCD 디지털 2축 DRO 키트,선형 스케일 2축 DRO 키트 |
||

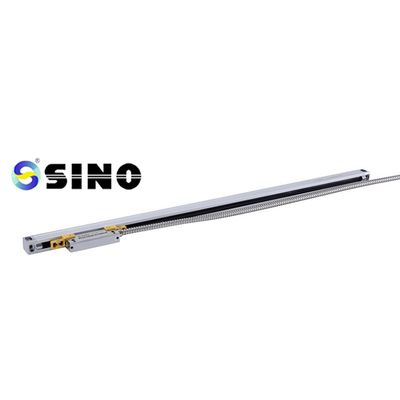

2축 DRO 키트 LCD 디지털 판독 디스플레이 5um 선형 스케일 광학 센서 선반 밀링 머신용 유리 스케일 눈금자
설치 및 작동 공간이 제한된 공작 기계용으로 특별히 설계된 KA-500 미니 엔코더입니다.고객의 위치 요구 사항을 수용할 수 있습니다.크기는 70 x 470mm입니다.
패키지 포함:
선형 눈금 격자, 1개, KA500-170mm
0.5um/1um/5um의 해상도가 있습니다.
고객의 요구 사항에 따라 맞춤형 엔코더 길이(L0)를 제공할 수 있습니다.(Length:70-470mm)
| 모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: 엔코더의 유효 측정 길이 L1: 엔코더 장착 구멍 치수
L2: 엔코더 전체 치수
작동 지침
사용자는 일반 설명, 안전 고려 사항 및
1장의 전체 내용 3.
안전 고려 사항, 일반 설명 및 다음의 모든 정보 외에도
설치, 테스트 및 유지보수를 위해 전문가는 1장부터 3장까지를 철저히 준수해야 합니다.
4-5장에 있는 모든 아이디어를 이해합니다.
집적 회로의 SINO KA 시리즈는 이 운영 핸드북에서 다루는 유일한 것입니다.
선형 코딩.
4. 아래 나열된 안전 조언을 검토하십시오.여기에는 다음과 같은 중요한 세부 정보가 포함되어 있습니다.
리니어 엔코더를 사용할 때 주의하십시오.
자세한 정보:
모든 선형 저울은 배송 전에 테스트됩니다.다음은 저울의 테스트 보고서 샘플입니다.
