제품 상세 정보:
|
| Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| 하이 라이트: | 리니어 스케일 엔코더 5um,120mm 이동 길이 리니어 스케일 엔코더 |
||

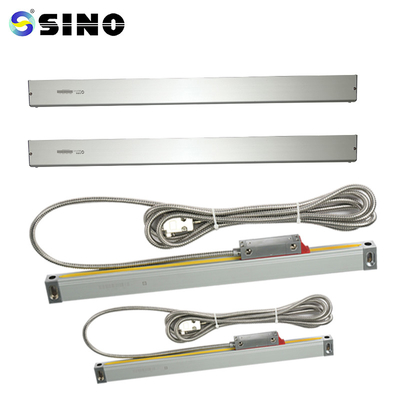

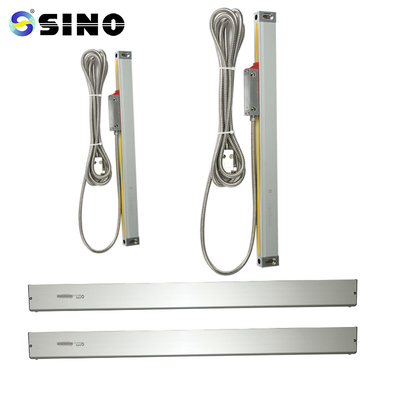

3축 2축 디지털 판독 시스템 선반 기계용 광학 선형 스케일 인코더 5um 120mm 이동 길이
설치 및 작동 공간이 제한된 공작 기계용으로 특별히 설계된 KA-500 미니 엔코더입니다.위치 기준이 있는 클라이언트의 요구를 충족시킬 수 있습니다.길이는 70 x 470mm입니다.
패키지 포함:
그레이팅 리니어 스케일, 1개, KA500-120mm
0.5/1/5m의 분해능을 사용할 수 있습니다.
소비자의 요구에 따라 맞춤형 엔코더 길이(L0)를 제공할 수 있습니다.(Length:70-470mm)
| 모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: 엔코더의 유효 측정 길이 L1: 엔코더 장착 구멍 치수
L2: 엔코더 전체 치수
작동 지침
사용자는 일반 설명, 안전 고려 사항 및
1장 전체 내용 3.
2. 일반 설명, 안전 고려 사항 및 모든 정보 외에도
전문가는 설치, 테스트 및 수리를 위해 1장에서 3장까지 꼼꼼하게 따라야 합니다.
4-5장에 있는 모든 아이디어를 이해합니다.
SINO KA 집적 회로 시리즈만 이 작동 가이드에서 다룹니다.
선형으로 인코딩됩니다.
4. 아래 나열된 안전 조언을 검토하십시오.여기에는 다음과 같은 중요한 세부 정보가 포함되어 있습니다.
리니어 엔코더를 안전하게 사용하십시오.
자세한 정보:
모든 선형 저울은 배송 전에 테스트됩니다.다음은 저울의 테스트 보고서 샘플입니다.
