제품 상세 정보:
|
| Item name: | Linear Glass Scale SINO KA500 | Application: | Linear Encoder Digital Readout |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| 하이 라이트: | 5um 선형 디지털 스케일,CNC 선반 선형 디지털 스케일,220mm 선형 디지털 스케일 |
||

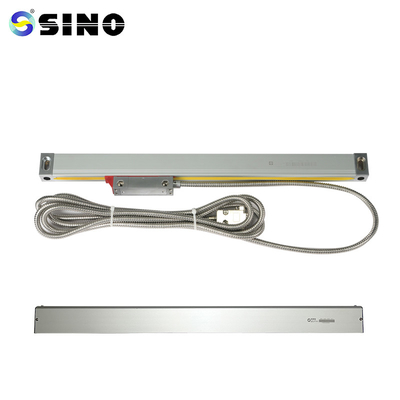

스파크 머신 CNC 선반용 SINO KA-500 220mm 5um 선형 디지털 스케일 0.005mm 인코더 제품
KA-500 미니 엔코더는 설치 및 작동 공간이 제한된 공작 기계를 위해 특별히 제작되었습니다.위치 요구 사항이 있는 고객은 요구 사항을 충족할 수 있습니다.70 x 470mm 길이입니다.
패키지 포함:
유리 리니어 스케일, 1개, KA500-220mm
0.5/1/5m의 분해능을 사용할 수 있습니다.
소비자의 요구에 따라 맞춤형 엔코더 길이(L0)를 제공할 수 있습니다.(Length:70-470mm)
| 모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: 엔코더의 유효 측정 길이 L1: 엔코더 장착 구멍 치수
L2: 엔코더 전체 치수
운영 지침
1. 사용자는 일반설명, 안전상 주의사항,
1장의 내용 전체 3.
2. 일반설명, 안전상 주의사항 및 모든 자료를 제외한 모든 자료
설치, 테스트 및 수리를 위해 전문가는 1장부터 3장까지 주의 깊게 따라야 합니다.
4~5장 주제를 모두 이해합니다.
이 작동 설명서는 SINO의 KA 시리즈 통합에만 적용됩니다.
선형 인코딩.
4. 아래의 안전사항을 꼭 확인해주세요.대한 중요한 정보가 포함되어 있습니다.
리니어 엔코더를 안전하게 사용하십시오.
자세한 정보:
모든 선형 저울은 배송 전에 테스트됩니다.다음은 저울의 테스트 보고서 샘플입니다.
