제품 상세 정보:
|
Item name: | KA500 Digital Readout Optical Encoder | Application: | Small Linear Scale KA500 |
---|---|---|---|
Usage: | Small Lathe Drilling Machine Drilling Machine Milling Machine | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
하이 라이트: | KA500 디지털 판독 광학 인코더,선형 스케일 디지털 판독 광학 인코더 |

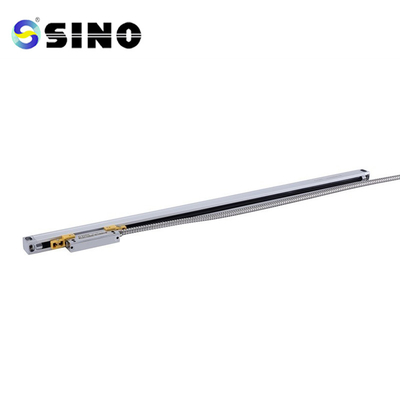

소형 선반 드릴링 머신 드릴링 머신 밀링 머신에 적합한 소형 선형 스케일 KA500 디지털 판독
KA-500이라는 소형 엔코더는 설치 및 작업 공간이 제한된 공작 기계용으로 특별히 설계되었습니다.특정 위치와 관련된 고객의 요구를 충족시킬 수 있습니다.크기는 70 x 470mm입니다.
패키지 포함:
유리 리니어 스케일, 1개, KA500-70mm
0.5/1/5m의 분해능을 사용할 수 있습니다.
소비자의 요구에 따라 맞춤형 엔코더 길이(L0)를 제공할 수 있습니다.(Length:70-470mm)
모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: 엔코더의 유효 측정 길이 L1: 엔코더 장착 구멍 치수
L2: 엔코더 전체 치수
운영 지침
일반 설명, 안전 고려 사항 및
챕터 1 3의 모든 것.
2. 일반 설명, 안전 고려 사항 및 모든 데이터 외에도
설치, 테스트 및 수리 전문가는 1장부터 3장까지를 엄격히 준수해야 합니다.
4-5장의 모든 단락을 이해하십시오.
3. 이 작동 지침은 SINO의 KA 시리즈 집적 회로에만 적용됩니다.
리니어 엔코더입니다.
자세한 내용은 아래 나열된 안전 지침을 읽으십시오.여기에는 다음과 같은 중요한 정보가 포함되어 있습니다.
리니어 엔코더를 안전하게 사용하십시오.
자세한 정보:
모든 선형 저울은 배송 전에 테스트됩니다.다음은 저울의 테스트 보고서 샘플입니다.
