제품 상세 정보:
|
| Item name: | Optical Encoder Scale SINO KA500 | Application: | Digital Readout System Glass Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| 강조하다: | 광학 인코더 유리 선형 스케일,디지털 판독 용 유리 선형 스케일 |
||

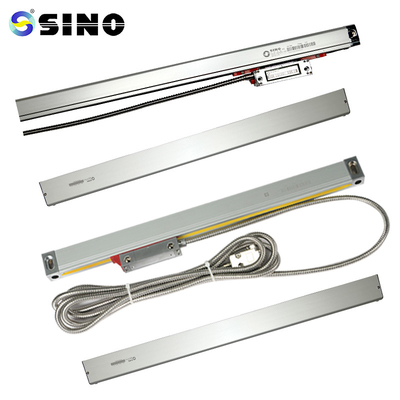

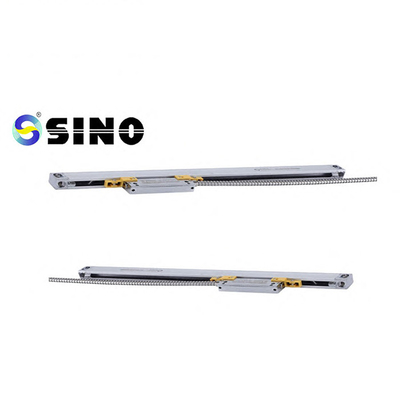

SINO KA500 디지털 판독을 위한 광학 인코더 유리제 선형 가늠자 CNC 선형 인코더 가늠자
KA-500은 설치 및 작업 영역이 제한된 공작 기계를 위해 특별히 제작된 소형 엔코더입니다.직책별 요구 사항이 있는 고객은 요구 사항을 충족할 수 있습니다.크기는 70mm x 470mm입니다.
패키지 포함:
유리 리니어 스케일, 1개, KA500-470mm
0.5/1/5m의 분해능을 사용할 수 있습니다.
소비자의 요구에 따라 맞춤형 엔코더 길이(L0)를 제공할 수 있습니다.(Length:70-470mm)
| 모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: 엔코더의 유효 측정 길이 L1: 엔코더 장착 구멍 치수
L2: 엔코더 전체 치수
운영 지침
사용자는 일반 설명, 안전 고려 사항 및
챕터 1의 모든 내용 3.
2. 일반 설명, 안전 고려 사항 및 전체 정보를 제외하고
설치, 테스트 및 수리를 담당하는 기술자는 1장부터 3장까지 주의 깊게 따라야 합니다.
4~5장의 모든 섹션을 이해합니다.
3. SINO의 KA 시리즈 집적 회로만 이 사용 설명서에 포함됩니다.
리니어 엔코더.
잠시 시간을 내어 아래의 안전 고려 사항을 읽어 보십시오.에 대한 중요한 세부 정보가 포함되어 있습니다.
리니어 엔코더를 안전하게 사용하십시오.
자세한 정보:
모든 선형 저울은 배송 전에 테스트됩니다.다음은 저울의 테스트 보고서 샘플입니다.
