제품 상세 정보:
|
| Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| 하이 라이트: | 유리 선형 CNC 선형 인코더,1um 유리 선형 CNC 선형 인코더 |
||

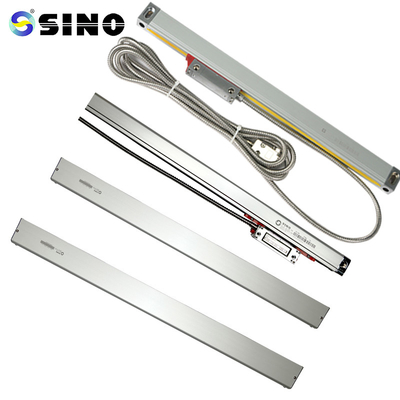

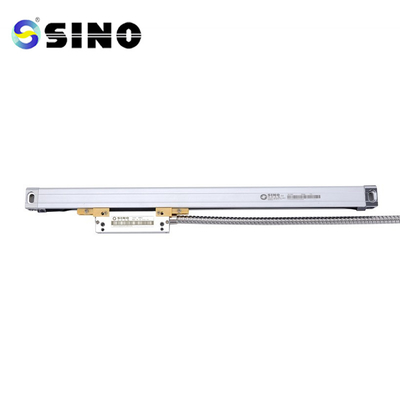

디지털 해독을 위한 5um/1um/0.5um SINO KA500 유리제 선형 가늠자 CNC 선형 인코더 가늠자
KA-500은 저소음 공작기계 전용으로 설계된 미니 엔코더입니다.
설치 크기 및 작은 작업 공간.그 고객의 요구를 충족시킬 수 있습니다.
직책에 대한 요구 사항이있는 사람.길이는 70~470mm이다.
패키지 포함:
유리 리니어 스케일, 1개, KA500-470mm
0.5/1/5m의 분해능을 사용할 수 있습니다.
소비자의 요구에 따라 맞춤형 엔코더 길이(L0)를 제공할 수 있습니다.(Length:70-470mm)
| 모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: 엔코더의 유효 측정 길이 L1: 엔코더 장착 구멍 치수
L2: 엔코더 전체 치수
운영 지침
1. 사용자는 제품을 사용하기 전에 일반설명, 안전을 위한 주의사항,
챕터 1~3의 모든 내용.
2. 일반설명, 안전상 주의사항 및 모든 내용을 제외한
1장 ~ 3장, 설치, 시험 및 수리를 위한 기술자는 철저하게
Chapter 4~5의 모든 내용을 이해한다.
3. 이 사용 설명서는 SINO의 KA 시리즈 통합에만 적용됩니다.
리니어 엔코더.
4. 아래의 안전상 주의사항을 꼭 읽어주세요.관련된 중요한 정보입니다.
리니어 엔코더를 안전하게 사용하십시오.
자세한 정보:
모든 선형 저울은 배송 전에 테스트됩니다.다음은 저울의 테스트 보고서 샘플입니다.
