제품 상세 정보:
|
| 항목 이름: | 중국 KA500 광학 리니어 스케일 | 적용: | 디지털 판독과 선형 인코더 |
|---|---|---|---|
| 사용: | 기준화 자리 센서 | 주문 제작된 길이: | 70 mm/120mm/170mm/220mm |
| 길이: | 320 mm/370mm/420mm/470mm | 소재: | 알루미늄 |
| 기능: | EDM/Lathe/Grinding/Boring 기계 | 결의안: | 0.5/1/5 μm |
| 강조하다: | SINO KA500 유리 선형 스케일,CNC 인코더 유리 선형 스케일 |
||

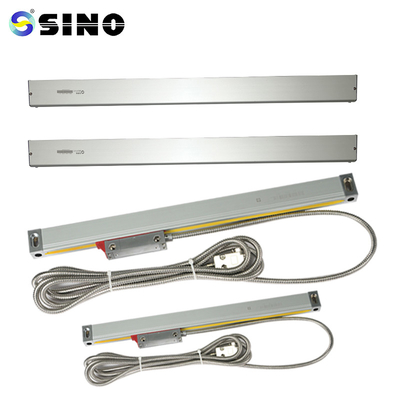

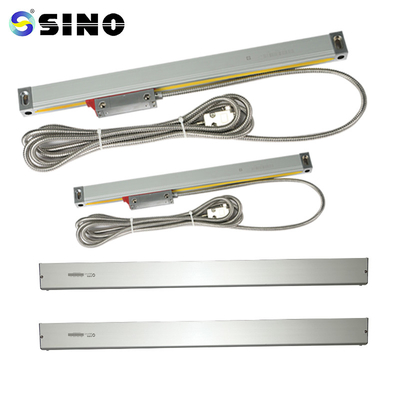

SINO KA500 유리 선형 스케일 CNC 선형 인코더 스케일 레크투라 디지털 5um
패키지는 다음을 포함합니다.
선형 유리 스케일, KA500-470mm, 1개
사용 가능한 해상도: 0.5/1/5m
사용자의 요구에 따라 사용자 정의 인코더 길이가 (L0) 제공 될 수 있습니다. (길이:70-470mm)
KA500 선형 척도의 읽기 머리의 위치는 증수 광적 인코딩 기술을 사용하여 결정됩니다. 일반적으로,그것은 유리 또는 금속 척도와 측정되는 기계 부품 또는 물체의 움직임과 동기화 된 척도 따라 움직이는 읽기 머리로 구성됩니다.스케일의 졸업 또는 마크는 읽기 머리의 광 전기 센서와 빛 소스에 의해 감지됩니다.
| 모델 | L0 | L1 | L2 | 모델 | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: 인코더의 실제 측정 길이 L1: 인코더 장착 구멍의 크기
L2: 엔코더 전체 크기
자세한 정보:
모든 선형 척도는 배달 전에 테스트됩니다. 여기 척도의 테스트 보고서의 샘플이 있습니다.
