제품 상세 정보:
|

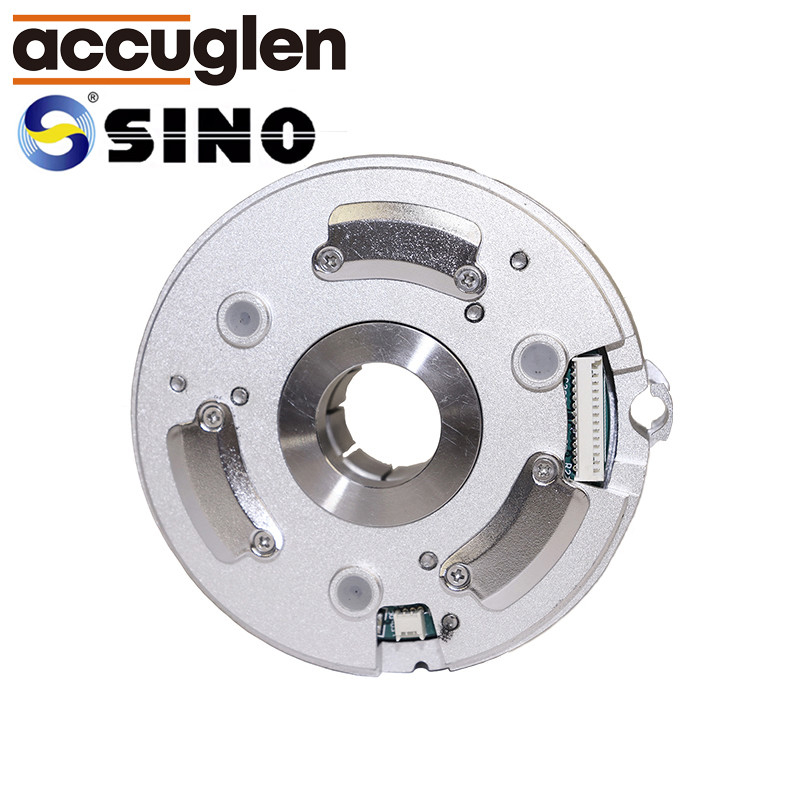

| 아이템 이름: | AD-20KB 증분각 부호기 | 측정법: | 점진적입니다 |
|---|---|---|---|
| 애플리케이션: | 스위블 헤드들, 회전 테이블, 협력적 로봇 | 원축 지름: | 20 밀리미터 |
| 보호 클래스: | IP54 | 이론: | 광학적입니다 |
| 라인: | 9000,18000 | 시스템 정확도: | ±5 |
| 강조하다: | 무의미한 20 밀리미터 광학각 부호기,점진적 측정 광학각 부호기 |
||
모델 광고 일련 하이 엔드 각도 부호기는 세계 시장에서 매우 높은 시스템 정확도를 특히 특징으로 합니다.이 봉인한 각도 부호기는 광 주사와 2개 종류의 측정의 작업 원칙을 채택합니다
방법 : 점진적이고 절대적입니다. 점진적 측정 방법에 등거리 회절격자 상술은 다음과 같습니다 :
혁명 당 18000,9000 출력 펄스.
일체 구조식 베어링 없는 각도 부호기는 소형 사이즈와 저비용을 특징으로 합니다. 설치 공간이 제한된 곳에서 작은 사이즈와 각도 부호기는 일반적으로 사용됩니다.
80 밀리미터 (다양한 상술까지 원축 지름 :20 mm,35mm,55mm,80mm)
전형적 응용 분야 : 공작 기계류,고 정밀도 협력적 로보틱 아암과 많은 타지역 위의 스위블 헤드들과 회전 테이블.
| 노출된 증분각 부호기 | ||||
| 모델 | AD-20KB | AD-35KB | AD-55KB | AD-80KB |
| 통과하여 무의미합니다 샤프트 직경 |
20 | 35 | 55 | 80 |
| 라인 | 9000,18000 | 18000 | 36000 | |
| 측정 단계 (EIA-422A) |
0.72" | 0.36" | 0.18 ,0.36 0.18 ,0.36 | |
| 회전하는 것을 허락하세요 속도(RPM) |
≤1300 | ≤600 | ||
| 참조사항 | 단일 reference(1)/ 다수 참조(20) | 한 개의 reference(1)/ 다수 참조(36) | ||
| 시스템 정확도 | A(±5 ~±8 ).B(±8 ~±10 ).C(±10 ~±15 ) | |||
| 출력 신호 | ~1 프피피 orEIA-422A |
|||
